Lek_6-10_Cher
.pdf![](/html/2706/141/html_qRP0DUJw_z.d4v9/htmlconvd-0MUaWr21x1.jpg)

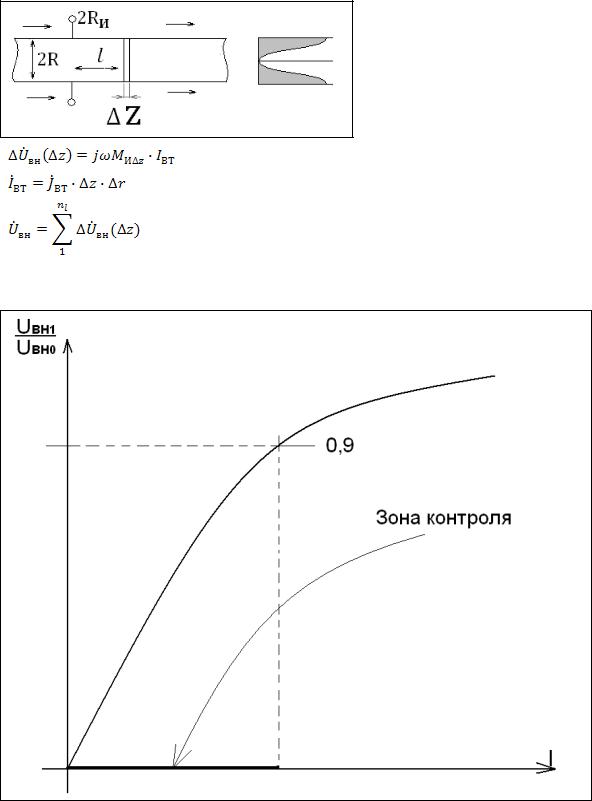

Определение зоны контроля
– взаимная индуктивность элементарных катушек ( длиной
, находящиеся на расстоянии
от плоскости витка).
– зона контроля (зона усреднения свойств ОК)
– зона кольцевого эффекта, т.е. неконтролир. участок ОК вблизи его конца
![](/html/2706/141/html_qRP0DUJw_z.d4v9/htmlconvd-0MUaWr22x1.jpg)
коэффициент заполнения
![](/html/2706/141/html_qRP0DUJw_z.d4v9/htmlconvd-0MUaWr23x1.jpg)
Тема 10.

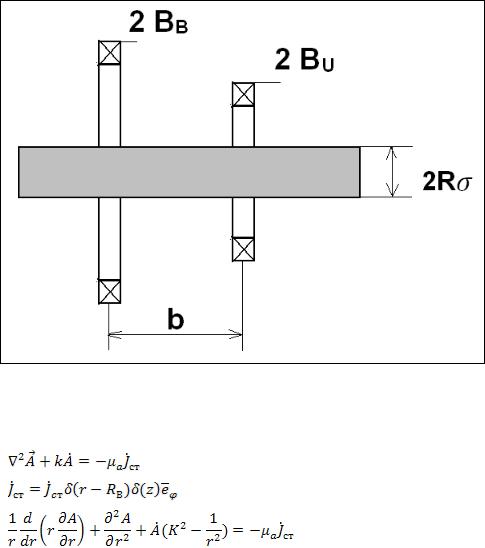

Контроль протяженных ОК наружным проходным ВТП с неоднородным полем
Контроль протяженных ОК наружным проходным ВТП с неоднородным полем
Вопросы для самоконтроля
ВК = 2Rв ИК = 2Rи

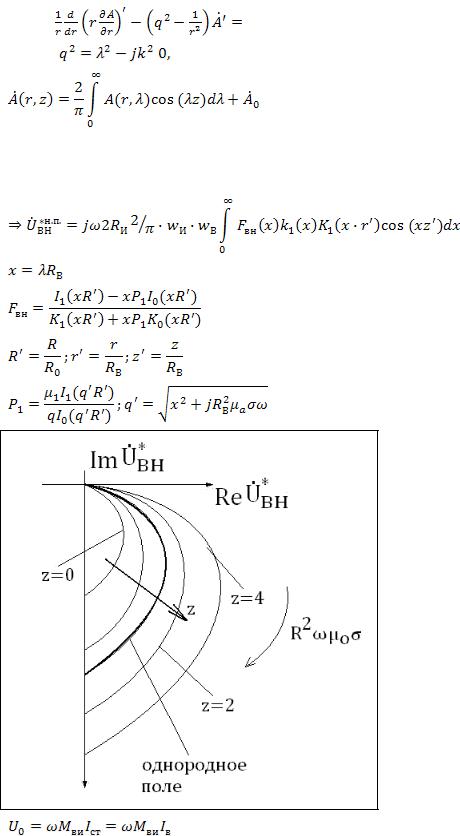

Задача решается в терминах векторного потенциала
Интегральное преобразование Фурье с ядром прямое и обратное
прямое,
обратное
![](/html/2706/141/html_qRP0DUJw_z.d4v9/htmlconvd-0MUaWr24x1.jpg)
Преобразованное уравнение
- неоднородное уравнение Бесселя
- векторный потенциал, зависит от наличия ОК
- без ОК

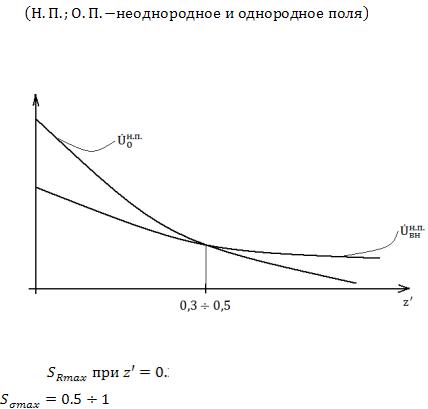

Внешний вид годографов, как для однородного поля, но с увеличением расстояния между катушками величина растет, меняются и фазовые сдвиги Выводы:
![](/html/2706/141/html_qRP0DUJw_z.d4v9/htmlconvd-0MUaWr25x1.jpg)
1.При
2.При (
, т.к.
убывает быстрее, чем
при возрастании Z.
Чувствительность к параметрам ОК также зависит от расстояния между катушками
Недостаток: влияние смещений и перекоса объекта относительно оси.
