ТОИ ЛЕКЦИЯ 3_1_Архитектура комп
.pdf![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY21x1.jpg)
Формула компьютера
|
|
|
Компьютер |
= |
|
|
|
|
|||
|
|||||
|
|
Аппаратура |
Программы (SoftWare) |
||
|
(HardWare), «железо») |
+ |
— |
||
|
|
— |
«мягкая» часть |
||
|
|
«жесткая» часть |
|
компьютера. |
|
|
|
компьютера. |
Программа — это |
||
|
|
|
|
комплект инструкций |
|
|
|
Системный |
на компьютерном |
||
|
|
блок |
языке по управлению |
||
|
|
|
|
|
компьютером. |
|
|
Периферия |
|
Материальным |
|
|
|
|
|
|
носителем |
|
|
Кабели |
|
|
|
|
|
|
программы является |
файл.
Внешняя память
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY22x1.jpg)

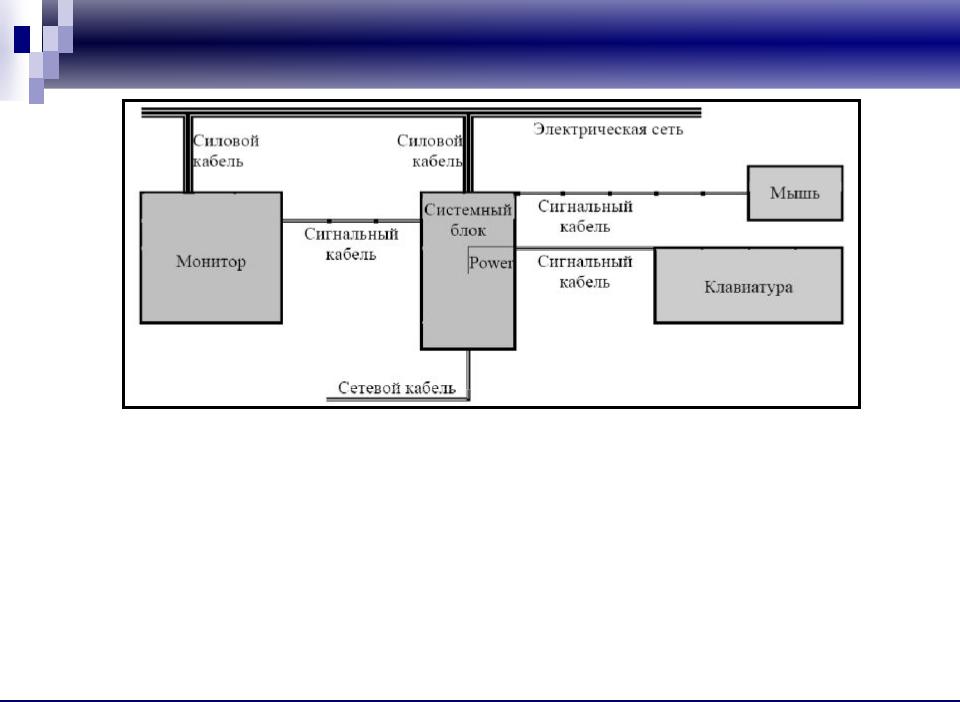

Кабели
Кабели
Силовой кабель — это провод, посредством которого системный блок и периферия соединяются с питанием, т. е. электрической сетью. Обычно любое оборудование периферии имеет свой силовой кабель, кроме клавиатуры и мыши. Клавиатура и мышь получают питание непосредственно от системного блока.
Сигнальный кабель — это провод, по которому компьютерные устройства обмениваются информацией. Сигнальный кабель соединяет между собой:
1)либо периферию с системным блоком в пределах одного компьютера (периферия с периферией не соединяется);
2)либо компьютеры друг с другом.
Сетевой кабель — это сигнальный кабель, соединяющий компьютер с другими компьютерами.Этот кабель называется сетевым потому, что при связывании между собой компьютеры образуют компьютерную.
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY23x1.jpg)
Формула компьютера
|
|
|
Компьютер |
= |
|
|
|
|
|||
|
|||||
|
|
Аппаратура |
Программы (SoftWare) |
||
|
(HardWare), «железо») |
+ |
— |
||
|
|
— |
«мягкая» часть |
||
|
|
«жесткая» часть |
|
компьютера. |
|
|
|
компьютера. |
Программа — это |
||
|
|
|
|
комплект инструкций |
|
|
|
Системный |
на компьютерном |
||
|
|
блок |
языке по управлению |
||
|
|
|
|
|
компьютером. |
|
|
Периферия |
|
|
Материальным |
|
|
|
|
|
носителем |
|
|
Кабели |
|
||
|
|
программы является |
файл.
Внешняя память
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY24x1.jpg)
Периферия все компьютерные устройства, не входящие в состав
системного блока
Устройства
ввода
Устройства
вывода
Устройства |
1) Мышь |
||
местоуказания |
2) |
Джойстик |
|
3) |
Трекбол |
||
|
|||
Клавиатура |
4) |
Графический |
|
|
планшет |
||
|
5) |
||
Сканер |
Световое перо |
||
|
|
||
Звуковой |
Звуковой |
||
ввод |
|
вывод |
Принтер Плоттер Монитор
Устройства связи с другими вычислительными системами
Модем
Сетевой адаптер
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY25x1.jpg)
УСТРОЙСТВА МЕСТОУКАЗАНИЯ
Предназначены для ввода координат в компьютер.
Мышь - манипулятор, позволяющий перемещать указатель по экрану дисплея и указывать им на определенные объекты на экране (т.е вводить в компьютер координаты выбранной точки на экране). Виды: механические, оптические, беспроводные.
Трекбол - это своеобразная "мышь вверх ногами". Он представляет собой шарик, как правило встраиваемый в клавиатуру, который вращают пальцами. Трекбол обычно используют в ноутбуках.
Джойстик-манипулятор, выполняемый в виде рычажка (ручки). Управляющие сигналы вырабатываются движениями ручки и нажатием кнопки (или кнопок) на ней. Как правило используют для работы с игровыми программами.
Световым пером координаты точки указываются непосредственно на экране дисплея. На его конце имеется фотоэлемент. Им при поднесении к экрану фиксируется момент попадания на него электронного луча, формирующего изображение (этот электронный луч несколько раз в секунду обегает все точки поверхности экрана). На основе этого вычисляются координаты точки, к которой поднесено световое перо в данный момент времени.
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY26x1.jpg)
УСТРОЙСТВА МЕСТОУКАЗАНИЯ
Графический планшет (дигитайзер или диджитайзер - англ. digitizer -
оцифровыватель)
Покрыт сеткой пьезоэлементов, вырабатывающих электрический ток при механическом воздействии. На планшете размещают лист бумаги с изображением, надавливают на определенные точки, вводя их координаты в компьютер. Дигитайзеры, как правило, используются для ввода карт или планов в ЭВМ.
В качестве рабочего инструмента используется круговой курсор (напоминает мышь, но меньше по размерам) или световое перо. Круговой курсор удобен для ввода чертежей, а световым пером можно пользоваться как обычной пишущей ручкой. Хорошие дигитайзеры имеют специальное покрытие, создающее практически полное ощущение письма по бумаге .
(+)позволяют использовать абсолютные координаты точки рабочей поверхности, а не относительные, как, например, мышь.
(+)с помощью дигитайзера писать и рисовать удобнее, чем мышью.
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY27x1.jpg)
Периферия все компьютерные устройства, не входящие в состав
системного блока
Устройства
ввода
Устройства
вывода
Устройства |
1) Мышь |
||
местоуказания |
2) |
Джойстик |
|
3) |
Трекбол |
||
|
|||
Клавиатура |
4) |
Графический |
|
|
планшет |
||
|
|
||
|
5) |
Световое перо |
|
Сканер |
|||
|
|
||
|
|
||
Звуковой |
Звуковой |
||
ввод |
|
вывод |
Принтер Плоттер Монитор
Устройства связи с другими вычислительными системами
Модем
Сетевой адаптер
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY28x1.jpg)
СКАНЕР
Сканер – устройство для преобразования графической
информации в цифровой формат.
Используется для обработки |
Характеристики: |
Различают |
|
Øфотографий |
Øоптическое |
Øпланшетные |
|
Øрисунков |
разрешение |
Øручные |
|
Øглубина цвета |
Øлистопротяжные |
||
Øэлектронной версии печатных |
|||
Øдиапазон оптических |
Øслайдовые |
||
документов |
|||
плотностей |
|
||
|
|
Изображение сканируется построчно: оригинал освещается специальной лампой, обычно газоразрядной, и отраженный непрозрачным или пропущенный прозрачным оригиналом световой поток при помощи системы зеркал и объектива фокусируется на светочувствительной матрице. Полученный электрический сигнал с помощью аналоговоцифрового преобразователя (АЦП) преобразуется в двоичные данные, последовательность которых и создает итоговое цифровое изображение.
Если при помощи сканера вводится текст, компьютер воспринимает его как картинку, а не как последовательность символов. Для преобразования такого графического текста в обычный символьный формат используют программы
оптического распознавания образов.
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY29x1.jpg)
СКАНЕР
Цифровые фото- и видеокамера представляют собой
разновидности проекционного сканера.
Цифровая камера предназначена для быстрой и простой фиксации изображения и ввода его непосредственно в компьютер. Большинство цифровых камер имеет маленький цветной экран, на котором можно немедленно увидеть и оценить сделанный снимок. Принцип работы цифровой камеры достаточно прост.
Для получения цветного изображения свет пропускается через набор (красный, синий и зеленый) светофильтров и попадает на пиксели ПЗС, превращающие свет в электрический заряд. Затем электрические заряды усредняются и преобразуются посредством аналого-цифрового преобразователя (АЦП) в последовательность нулей и единиц, после чего цифровые данные подвергаются сжатию (наиболее часто используется JPEG) и запоминаются в памяти камеры.
![](/html/2706/288/html_joSGo_0lJX.aY2V/htmlconvd-VeW5eY30x1.jpg)
Периферия все компьютерные устройства, не входящие в состав
системного блока
Устройства
ввода
Устройства
вывода
Устройства |
1) Мышь |
|||
местоуказания |
2) |
Джойстик |
||
3) |
Трекбол |
|||
|
|
|||
Клавиатура |
4) |
Графический |
||
|
планшет |
|||
|
|
5) |
||
Сканер |
Световое перо |
|||
|
|
|||
|
|
|||
Звуковой |
|
Звуковой |
||
ввод |
|
|
вывод |
|
|
|
|
|
Принтер Плоттер Монитор
Устройства связи с другими вычислительными системами
Модем
Сетевой адаптер
