Приложение А
(обязательное)
Минимизация логических функций автомата
Минимизация логические функций с помощью программы MinWinProfessional. Пример выполнения минимизации на рисунке А.1.
Рисунок А.1 – Пример минимизации логической функции
1403.229300.000 ÏÇ |
Лист |
22 |
|
Изм. Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy22x1.jpg)
Приложение Б
(обязательное)
Функциональная схема дискретного автомата в программе
ISaGRAF 3.3
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
23 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy23x1.jpg)
Приложение В
(обязательное)
Результаты моделирования дискретного автомата в программе
ISaGRAF 3.3
Рисунок В.1 – Результаты моделирования в базисе «И-ИЛИ»
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
24 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy24x1.jpg)
Приложение Г
(обязательное)
Схема программы управления автоматом-перекладчиком в базисе
«И-НЕ»
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
25 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy25x1.jpg)
Приложение Д
(обязательное)
Результаты моделирования дискретного автомата в базисе «И-НЕ»
Рисунок Д.1 – Результаты моделирования в базисе «И-НЕ»
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
26 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy26x1.jpg)
Приложение Е
(справочное)
Элементная база интегральных микросхем
Микросхема К555ЛА3 состоит из 4-х элементов «2И-НЕ».
Рисунок E.1 – Схема К555ЛА3
Рисунок E.2 – Габаритные размеры К555ЛА3
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
27 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy27x1.jpg)

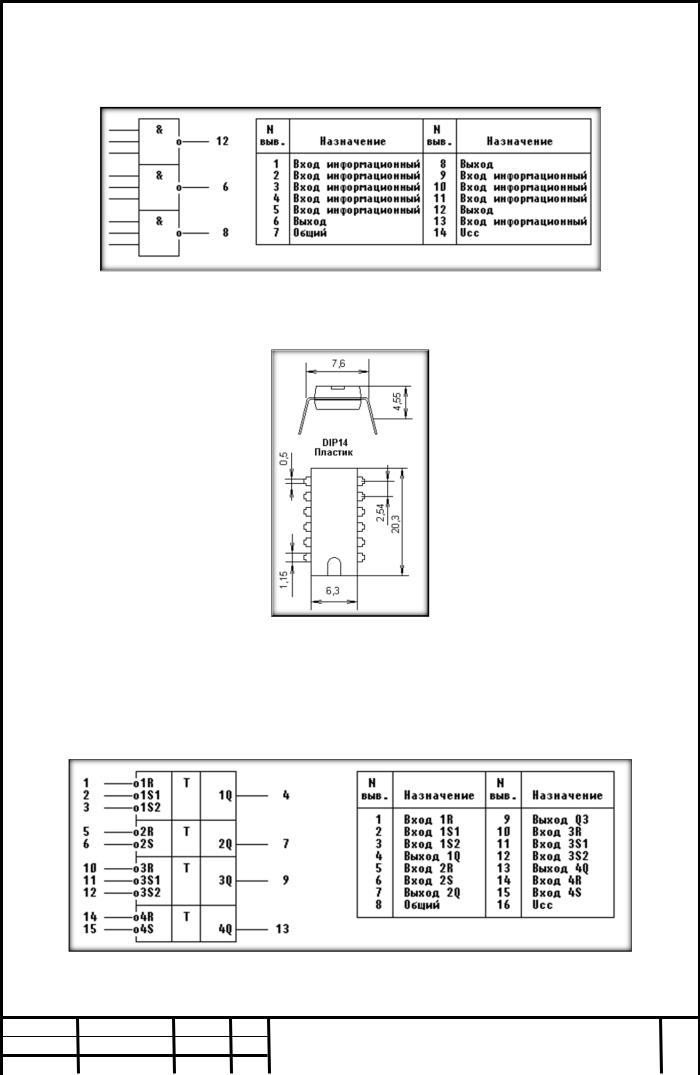

Микросхема К555ЛА4 состоит из 3-х элементов «3И-НЕ».
Рисунок E.3 – Схема К555ЛА4
Рисунок E.4 – Габаритные размеры К555ЛА4
К555ТР2 состоит из 4-х R-S триггеров.
Рисунок E.5 – Схема К555ТР2
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
28 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy28x1.jpg)
Микросхема содержит четыре RS-триггерные защелки. Основной режим работы микросхемы – режим хранения, при этом на входах R и S – высокий уровень напряжения. При подаче отрицательного импульса напряжения на вход S или R на выходе соответствующего триггера устанавливается высокий или низкий уровни напряжения соответственно. При нормальной работе на входах R и S не может быть одновременно низкий уровень напряжения, так как при возвращении в режим хранения состояние на выходе не определено.

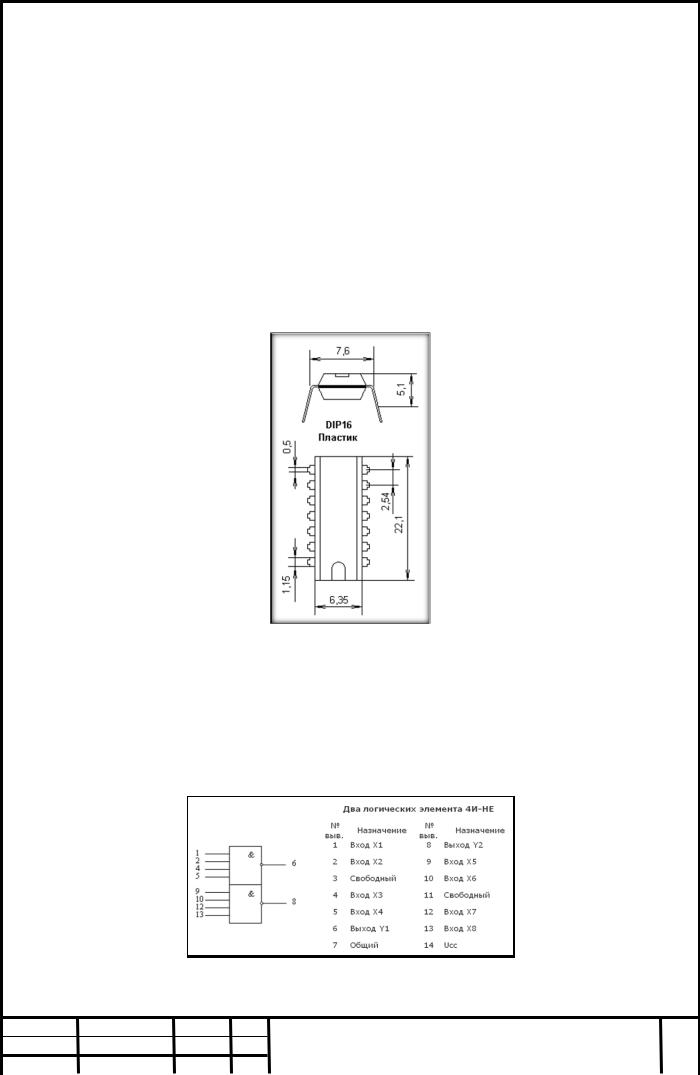

Рисунок E.6 – Габаритные размеры К555ТР2
Микросхема К555ЛА1 – Два логических элемента «И-НЕ».
Ток потребления микросхемы К555ЛА1 составляет 11,5 мА. На каждый элемент «И-НЕ» 2,875 мА.
Рисунок E.7 – Схема К555ЛА1
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
28 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy29x1.jpg)

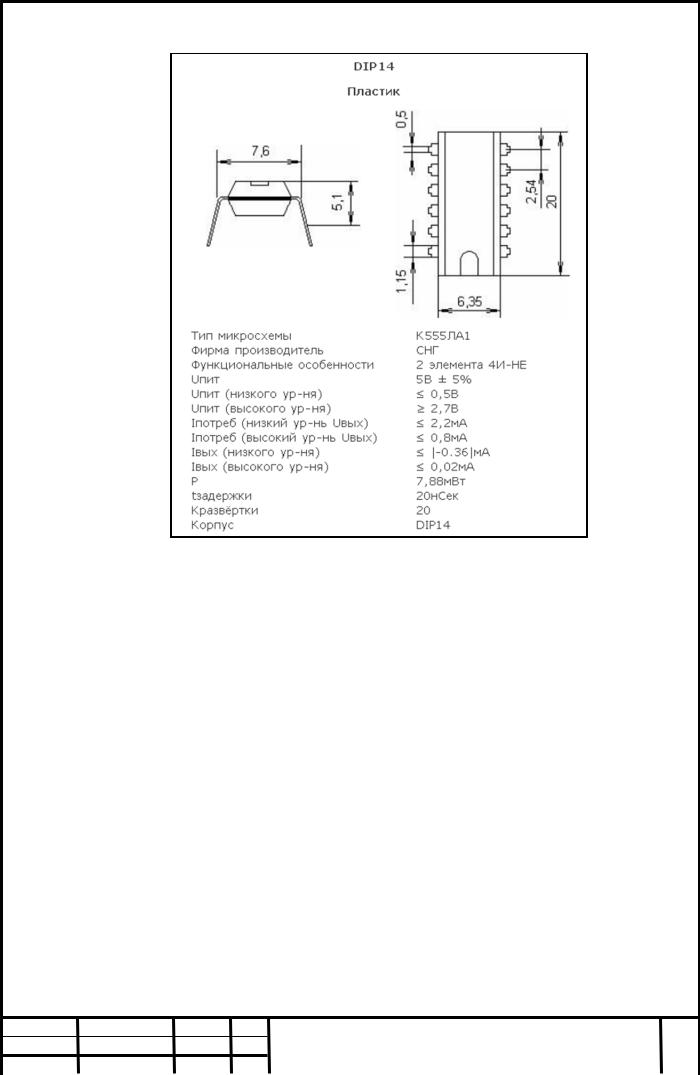

Рисунок E.8 – Габаритные размеры К555ЛА1
|
1403.229300.000 ÏÇ |
Лист |
Изм. |
29 |
|
Лист № докум. Подпись Дата |
|
![](/html/2706/288/html_Lpnx_n2N7c.AtVm/htmlconvd-pd7sEy30x1.jpg)
Приложение Ж
(обязательное)
Схема электрическая принципиальная и перечень элементов
|
