случаях K = 1; Vзащ – объем защищаемого помещения, м3; qnv – объемная огнетушащая способность порошка, кг/м3; fпр – площадь открытых при пожаре проемов, м2; qnдоп – норма дополнительной массы порошка, принимается равной 2,5 кг/м2 при fпр = 1–5 % и 5 кг/м2 при fпр = 5–15 % от площади ограждающих конструкций. При большем соотношении площадей рекомендуется применять локальное пожаротушение. При этом дополнительное количество порошка, как правило, следует использовать для организации завесы из порошковых струй у открытых проемов.

При определении объема защищаемого помещения допускается из его геометрического объема вычитать объем, занимаемый в нем негорючими строительными конструкциями, не имеющими внутреннего объема, сообщающегося с объемом защищаемого помещения.

При локальном пожаротушении по объему (снаружи технического агрегата или оборудования) расчетный объем Vл определяется по формуле

Vл = (а + 1,5) (в + 1,5) (h + 1,5),

(5.4)

где a, в, h – соответственно длина, ширина и высота защищаемого агрегата или оборудования, м.

Насадки для выпуска порошка при объемном пожаротушении должны размещаться таким образом, чтобы порошок равномерно распределялся во всем объеме защищаемого помещения; при локальном пожаротушении по объему порошковые струи должны быть направлены на поверхность оборудования, находящегося в защищаемом объеме.

Общее число модулей Nмод при тушении порошком по площади (поверхности) определяется как наибольшее из двух значений:

Nмод = max {Nмод1 Nмод2 },

(5.5)

где Nмод1 – число модулей, определяемое необходимым количеством порошка; Nмод2 – число модулей, определяемое соотношением всей защищаемой площади и площади, защищаемой одним модулем.

Число модулей Nмод1 определяется по формуле (5.2). Масса порошка

Мп определяется по формуле



Мп = K Fзащ qn.f,

(5.6)

где K – имеет то же значение, что и в формуле (5.3); Fзащ – защищаемая площадь помещения или оборудования, м2; qn.f – поверхностная огнетушащая способность порошка, кг/м2.

Число модулей Nмод2 определяется по формуле

Nмод2 = K Fзащ/ (F1 n),

(5.7)

где K и Fзащ – те же величины, что и в формуле (5.6); F1 – площадь, защищаемая одним насадком, м2; n – число насадков в модуле.

187

Для того чтобы вся защищаемая площадь или поверхность технологического оборудования опылялась огнетушащим порошком, расстояние от насадков до ограждающих конструкций не должно превышать 1,5 м. Расстояние от защищаемой поверхности (площади) до насадка должно быть не менее 2 м и не более 4,5 м.

Наибольший эффект тушения достигается при расстоянии от 3,0– 3,5 м. Если в защищаемом помещении имеются технические площадки и вентиляционные короба шириной или диаметром более 0,75 м, под ним дополнительно должны устанавливаться модули, учитываемые при расчете по формуле (5.7).

Заметим, что если число модулей, определяемое по формуле (5.5), незначительно отличается от целого числа, то оно может быть сведено к целому числу посредством варьирования коэффициента заполнения модуля Кзап либо простым округлением количества модулей в большую сторону.

Число модулей, определяемое по формуле (5.7), всегда округляется в большую сторону.

5.2.3.Расчет импульсных установок порошкового пожаротушения

Расчёт установок порошкового пожаротушения импульсных локального типа производится в соответствии с методикой [19]. Количество модулей импульсныхпорошковых (МИП) Nл, шт., определяется по формуле

N





Sу

K K

K



,

(5.8)



Sн





л



1 2



3





где Sу – площадь защищаемого участка (зоны), для оборудования площадь габарита оборудования, увеличивается на 10 %, м2; Sн – нормативная площадь, м2; K1 – коэффициент неравномерности распыления порошка, применяется при групповой установке МИП, принимается равным 1,2; K2 – коэффициент запаса, учитывающий затенённость возможного очага пожара и зависящий от отношения площади, затенённой оборудованием Sз, к защищаемой площади Sу, определяется по формуле

K2

1 1,33

Sз

;

при

Sз

0,15 ,

(5.9)











Sу



Sу



где Sз – площадь затенения, определяемая как площадь части защищаемого участка, на которой возможно образование очага пожара, к которому движение порошка от МИП по прямой линии преграждается непроницае-

мыми для порошка элементами конструкции. При Sз 0,15 рекомендуется

Sу

188

установка дополнительных МИП непосредственно в затенённой зоне или в положении, устраняющем затенение (при выполнении этого условия K2 принимается равным 1);

K3 – коэффициент, учитывающий изменение огнетушащей эффективности используемого порошка по отношению к горючему веществу в защищаемой зоне по сравнению с бензином А-76 (табл. 5.1);

K4 – коэффициент, учитывающий степень негерметичности помещения. K4 = 1 + В Fнег, где Fнег = F/Fпом – отношение суммарной площади негерметичности (проемов, щелей) F к общей поверхности помещения Fпом, коэффициент В определяется по рис. 5.3.

Нормативная площадь Sн определяется по формуле

S

н

K V 2 3

,



(5.10)



5 н







где V



– объём, защищаемый одним МИП выбранного типа, м3; K

5

– ко-

н









эффициент, характеризующий особенности распыления порошка МИП выбранного типа (определяется технической документацией на МИП).

При превышении высоты оборудования в защищаемой зоне величины 1,4 H (где H – высота выброса) для выбранного типа МИП установка последних осуществляется ярусами с шагом на высоте 0,8…1,4 H при условии, что их размещение должно обеспечивать равномерное заполнение порошком защищаемого объёма. МИП могут устанавливаться на подвесных конструкциях. При этом должны быть приняты конструктивные меры, предотвращающие последствие воздействия на подвесные элементы динамического усилия, возникающего при срабатывании МИП, равного пятикратному весу устанавливаемых модулей.

Vн и H принимаются для МИП выбранного типа в соответствии с техническими условиями разработчика-изготовителя.

Расчёт установок порошкового пожаротушения импульсных объёмного типа.

Количество МИП N , шт., необходимое для защиты помещения, опре-

деляется по формуле







N

Vп

K K

K

N

n

,

(5.11)



1 2

3







Vн











где Vп – объём защищаемого помещения, м3; Vн – объём, защищаемый одним МИП выбранного типа, м3; Nп – количество МИП, необходимое для нейтрализацииутечекогнетушащегопорошкачерез постояннооткрытыепроёмы,шт.

Значения коэффициентов K1 K3 определяются аналогично расчёту УППИ локального типа.

189

Таблица 5.1

Коэффициент K3 сравнительной эффективности огнетушащих порошков при тушении различных веществ

Горючее вещество

Пирант-А

ПСБ-3М

п/п















1

Бензин А-76

1

0,9

2

Дизельное топливо

0,9

0,8









3

Трансформаторное масло

0,8

0,8

4

Бензол

1,1

1









5

Изопропанол

1,2

1,1

6

Древесина

2,0









7

Резина

1,5









В





B





20





10





10

0,5

1

00





FнF/нF/F,,FвF/Fв /F

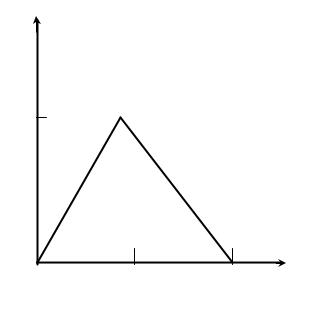

Рис. 5.3. Зависимость коэффициента В от отношения площади негерметичности верхней части Fв и нижней части Fн помещения к общей площади негерметичности F

При защите открытых технологических установок в качестве Sн при-

нимается площадь максимального ранга очага класса В, тушение которого обеспечивается данными МПП (определяется по технической документации на МПП, м2).

В случае получения при расчёте количества модулей дробных чисел за окончательное число модулей принимается следующее по порядку большее целое число.

Для автономных установок пожаротушения должен обеспечиваться одновременный групповой запуск всего количества модулей N, полученного по расчёту.

190

5.3.Особенности размещения, монтажа и эксплуатации установок порошкового пожаротушения

5.3.1.Требования к размещению оборудования установок порошкового пожаротушения

Централизованный источник рабочего газа, установка пожарной сигнализации и блок электроуправления установки должны размещаться, как правило, в специальных помещениях, отвечающих следующим требованиям: предел огнестойкости стен и перекрытий не менее 0,75 ч; высота не менее 2,5 м; пол с твердым покрытием, выдерживающим нагрузку от устанавливаемого оборудования; температура воздуха в пределах 288– 309 К; освещенность не менее 150 лк; среда невзрывоопасная.

Перед входной дверью снаружи должен устанавливаться светильник и табло. В обоснованных проектом случаях указанные сборочные единицы установок, кроме приемной станции пожарной сигнализации, могут быть размещены в производственных пожаробезопасных помещениях. В этом случае они должны быть огорожены остекленной перегородкой или металлической сеткой и оснащены предупредительными надписями.

Модули должны устанавливаться, как правило, в помещении соседнем с защищаемым. Помещение, в котором размещены модули, должно быть отделено от защищаемого помещения перегородкой с пределом огнестойкости не менее 0,75 ч. Проемы в перегородке должны быть защищены трудносгораемыми дверями с пределом огнестойкости не менее 0,75 ч. Распределительные трубопроводные сети модулей с насадками-распылителями допускается крепить к строительным конструкциям здания.

Коллектор для подачи рабочего газа и кабельную проводку рекомендуется прокладывать по эстакадам совместно с другими технологическими проводками. Коллектор и кабельная сеть должны быть защищены от механических повреждений.

Насадки для выпуска порошка при объемном пожаротушении должны размещаться таким образом, чтобы порошок равномерно распределялся во всем объеме защищаемого помещения. Насадки-распылители необходимо размещать таким образом, чтобы порошковые струи были направлены на поверхность оборудования, находящегося в защищаемом объеме.

При локальном пожаротушении насадки следует размещать так, чтобы при пожаре вся поверхность защищаемого технологического оборудования или защищаемой площади равномерно опылялась огнетушащим порошком.

Устройства дистанционного пуска установок (кнопки, рычаги) следует размещать у входа в защищаемое помещение с защитой их от случайного использования.

191

5.3.2.Требования к защищаемым помещениям

Защищаемые помещения должны иметь по возможности минимальную площадь открытых во время пожаротушения проемов. Окна и двери должны иметь автоматические доводчики.

Вентиляционные отверстия при пожаре должны автоматически перекрываться, а система вентиляции отключаться при срабатывании установки пожаротушения. По отношению к установкам типа 2б это требование невыполнимо. В этом случае необходимо компенсировать возможные утечки порошка его дополнительным количеством: при суммарной площади проемов 1–5 % от суммарной площади стен, потолка и пола помещения

– на 2,5 кг на 1 м2 открытого проема; при суммарной площади проемов 5– 15 % – на 5 кг на 1 м2.

Пути эвакуации людей из помещения должны обеспечивать выход обслуживающего персонала в течение не более 30 с. Если это требование невыполнимо, то в схему автоматического управления установкой должно быть введено устройство, обеспечивающее задержку выдачи огнетушащего порошка до конца эвакуации людей из защищаемого помещения.

5.3.3.Требования к монтажу, испытаниям и сдаче в эксплуатацию

Монтаж установок должен производиться в соответствии с рабочими чертежами проекта и инструкциями по монтажу, прилагаемыми к поставляемым сборочным единицам. Отступление от проекта или инструкции по монтажу допускается лишь по согласованию с проектной организацией и с заводами-изготовителями сборочных 5 единиц.

Все сборочные единицы должны быть подвергнуты входному контролю в соответствии с требованиями технических условий и паспорта сборочной единицы.

Монтаж установок должен осуществляться обученным персоналом с помощью специального инструмента и оборудования, позволяющего обеспечить надлежащее качество работы.

Необходимо вести журнал монтажных работ, в котором указывается марка смонтированного оборудования, дефекты этого оборудования, выявленные при монтаже, фамилия, имя, отчество и должность ответственных за монтаж лиц из числа руководящего технического персонала. В журнале отмечаются все отступления от проекта или инструкции по монтажу, а также указываются документы, разрешающие эти отступления.

192

Монтаж всех трубопроводов должен обеспечивать: прочность и плотность соединений труб и мест присоединения к ним приборов и арматуры, надежность закрепления труб на опорных конструкциях и самих конструкций на основаниях, возможность их визуального осмотра, а также их периодическую продувку.

Изменение направления трубопроводов рекомендуется выполнять из гибких труб. При необходимости для изменения направления труб можно применять стандартизированные трубные соединения.

При монтаже трубопроводов коллектора необходимо применять разъемные соединения. Допускаются сварные соединения, обеспечивающие условия движения сжатого газа.

Качество монтажных работ следует проверять при завершении каждой операции путем внешнего осмотра и пневматических испытаний в соответствии с указаниями паспорта сборочной единицы.

Коллектор для подачи рабочего газа должен быть подвергнут пневматическим испытаниям давлением 10,0 МПа в течение 120 с. Утечка газа в местах соединения трубопровода не допускается. Контроль утечки производится обмыливанием мест соединения.

После завершения монтажных работ и испытаний на прочность и плотность трубопроводы должны быть окрашены сначала защитной краской, а затем опознавательной. Опознавательная краска должна соответствовать требованиям ГОСТ 12.4.026–76.

По завершении всех монтажных работ и проверки их качества установка предъявляется для приемки заказчику. Приемка должна производиться с участием представителя пожарной охраны.

По требованию заказчика установка может быть подвергнута дополнительным испытаниям (в том числе огневым), проводимым по специальной программе.

Установка в эксплуатацию принимается на основании двухстороннего акта. Другие требования к монтажу, наладке и сдаче установок в эксплуатацию следует принимать по соответствующей нормативной документации для установок водяного, пенного и газового пожаротушения, утвержденной в установленном порядке.

5.3.4.Особенности эксплуатации установок порошкового пожаротушения

При эксплуатации установок порошкового пожаротушения проводят следующие виды технического обслуживания (ТО): ежедневное; ежемесячное; полугодовое; по истечении срока годности порошка и один раз в пять лет.

193

Технические средства УПТ должны соответствовать проектным решениям, технической документации заводов-изготовителей и иметь сертификаты соответствия.

После каждого срабатывания УПТ должны быть продуты сжатым азотом трубопроводы, по которым подавался огнетушащий порошок.

При ежедневном техническом осмотре необходимо:

-произвести внешний осмотр для выявления возникших повреждений элементов установки;

-убедиться в наличии пломб на предохранительном клапане и предохранительной чеке рукоятки пуска;

-проверить наличие троса на роликах, состояние заземления;

-убедиться в работоспособности сигнализации (при наличии) и соответствия давления требуемым параметрам по показаниям манометров;

-проверить наличие напряжения на щите управления и состояние пожарных извещателей в установках с электропуском.

При ежемесячном техническом обслуживании необходимо проверить:

-состояние креплений, резьбовых соединений;

-давление в баллонах по показаниям манометров;

-работоспособность пожарных извещателей.

Места с нарушенным покрытием должны быть очищены от ржавчины с последующим нанесением антикоррозийного покрытия.

При полугодовом техническом обслуживании необходимо выполнить работы в объеме ежемесячного обслуживания, а также:

-проверить величину остаточной деформации троса и при необходимости натянуть его;

-произвести проверку или техническое освидетельствование манометров, баллонов, сосудов при истечении сроков освидетельствования;

-проверить состояние и работоспособность пневматического (порогового) клапана на сосуде;

-произвести взвешивание пусковых баллонов.

При техническом обслуживании по истечении срока годности огнетушащего состава, кроме перечисленных выше работ, необходимо произвести зарядку порошка в специализированных организациях и проверить соединения распределительной сети.

При техническом обслуживании один раз в 5 лет необходимо выполнить работы по техническому обслуживанию и дополнительно провести освидетельствование сосудов с порошком и газовых баллонов с рабочим газом в соответствии с требованиями Госгортехнадзора, а также проверить работу предохранительного клапана.

194
