.pdfРис. 3. Примеры формирования жилых комплексов.
41
Рис. 4. Участки общеобразовательных школ: а - участок школы на 30 классов (2,8 га); б - участок школьного комплекса - две школы 30+30 классов (4
га).
42
Рис. 5. Варианты размещения зоны спортивных сооружений жилого района.
43
Рис.6. Основные типы автомобильных стоянок и гаражей: а - способы расстановки автомобилей; б - основные типы гаражей-стоянок; в - автомобильная стоянка на 50 машино-мест с проездами одностороннего движения; г- автомобильная стоянка на 100 машино-мест с проездом двухстороннего движения.
44

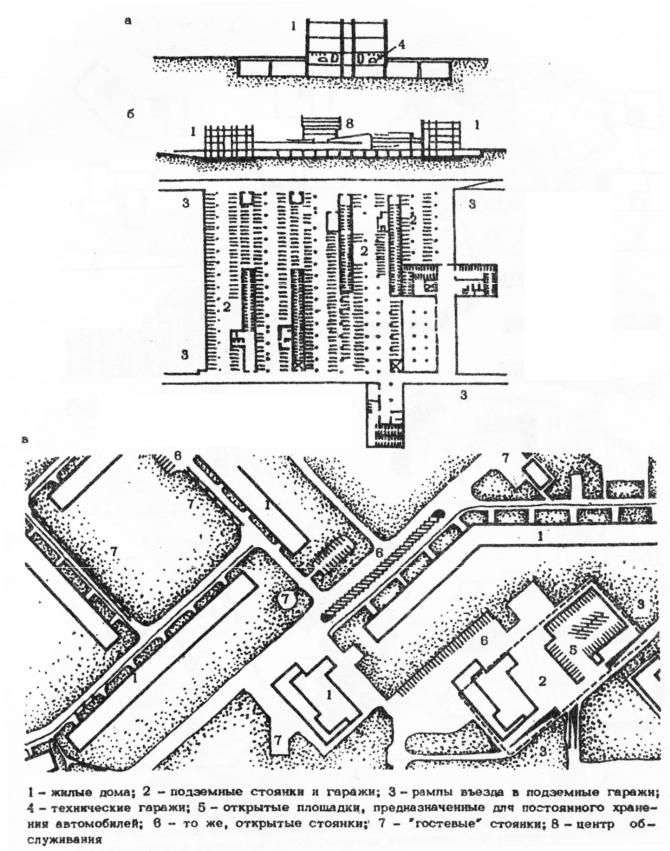

Рис. 7. Варианты применения различных типов автомобильных стоянок и гаражей: а - гаражи-стоянки под жилыми домами и примыкающими к ним участками; б - гараж-стоянка в микрорайоне "Лебедь" в Москве (разрез и план); в- пример размещения гаражей и стоянок в микрорайоне.
45
Рис.8. Характеристика градостроительной маневренности типовых жилых домов при блок-секционном методе проектирования: а - объемнопланировочные решения блок-секций и точечных жилых домов; б - увеличение протяженности, изменение конфигурации плана, этажности, масштаба, пропорций и пластики фасадов при формировании развитых архитектурных объемов жилых зданий; в - формирование замкнутых или раскрытых пространств при архитектурно-пространственной организации среды жилой застройки, обеспечение их пластичности и масштабности, достижение выразительности силуэта застройки, учет местных особенностей участка, включая защиту от неблагоприятных внешних факторов и т.п.
46
Рис.9. Варианты различной трактовки композиционного замысла застройки одной и той же территории с учетом комплекса исходных предпосылок: схема местоположения района в плане города и варианты решения.
47
Рис. 10. Формирование замкнутых и открытых пространств в застройке жилых комплексов.
48
Рис. 11. Масштаб композиции застройки и ее внутренних пространств: а - общественный центр жилого района; б - общественный центр микрорайона; в - план общественного центра планировочного района; г - план жилого района, примыкающего к общественному центру планировочного района; д - план общественного центра жилого района; е - ритм архитектурных акцентов на внутреннем пешеходном пути (план и общий вид); ж - ритм архитектурных акцентов на бровке высокого берега.
49
Рис. 12. Примеры решения жилых районов в условиях Севера: А- на сложном рельефе при сильных ветрах (экспериментальный проект ЛенНИИП градостроительства, арх. Г.В. Онегина); Б - на равнинном рельефе при сильных ветрах и морозах (экспериментальный проект ЛенНИИП градостроительства, арх. В.В. Харитоненко); а - схемы организации ветрозащиты; б - схемы организации транспортно-пешеходного движения; в - схемы обслуживания.
50
