книги / Технологии информационного моделирования в управлении проектами
..pdf![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS201x1.jpg)
Шрифт и размер метки изменился.
Зададим линию вокруг обозначения. Для этого во вкладке
«Создание, линия», выбираемкруг радиусом5 мм. Сохраняем семейство, задаем имя «VC_марка оси_10» и за-
гружаем созданное семейство в проект.
В проекте выбираем ось и в свойствах, изменить тип, в обозначении выбираем наше созданное семейство «VC_марка оси_10». Обозначения осей автоматически изменятся.
201
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS202x1.jpg)
13.2.4. Оси. Настройки стиля линии
Выделяем ось. Так как оси у нас сгруппированы, сначала нажмем «Редактировать группу» и потом выделяем ось.
Во вкладке «Управление», «Дополнительные параметры»
, «Образцы линий»
нажимаем «Соз-
дать» и задаем нужные параметры, задаем имя «VC_штрих пунктир 20».
Выбираем осевую линию и меняем тип на созданную линию «VC_штрих пунктир 20».
202
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS203x1.jpg)

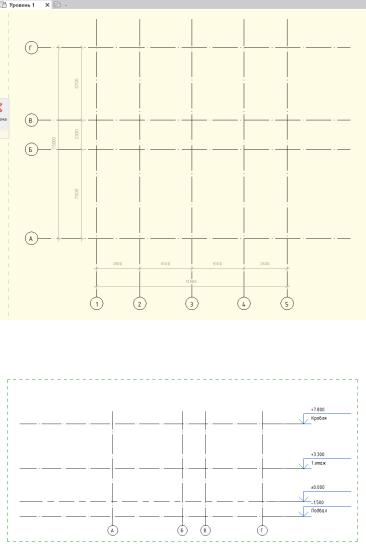

Автоматически все линии осей тоже заменяются на созданную линию.
Аналогичным образом меняем линию на уровнях.
203
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS204x1.jpg)
13.2.5. Задание координат модели. Координаты, связи, оси, уровни
По ссылке доступна запись 2-го практического занятия в программе Autodesk Revit. Генплан: https://clck.ru/sao44.
Ссылка на файл для загрузки «Базовый.rvt»: https://disk.yandex.ru/d/qFnYh_PYiCj4RA.
При работе с реальными объектами важно привязать проектируемый объект к реальному участку и координатам.
1-й шаг – получение координат
Для получения координат загрузим наш файл с геоданными
«Базовый.rvt».
Через «Файл», «Создать», «Архитектурный шаблон». Вкладка «Вставить», инструмент«СвязьсRevit».
В открывшемся окне выбираем скаченный ранее файл «Ба-
зовый.rvt».
Закрепим его: во вкладке «Изменить», инструмент «При-
крепить» . Должен появиться значок прикрепления.

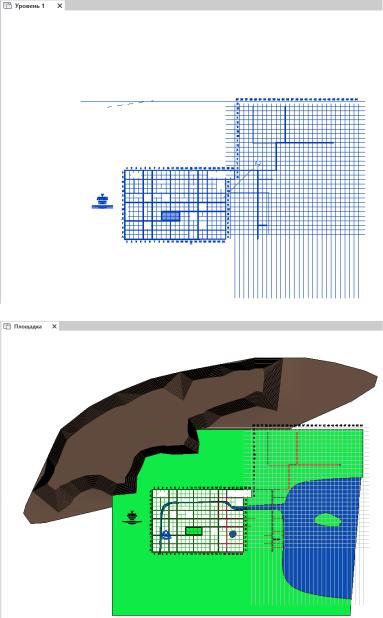

В диспетчере проекта переходим на «Площадку». Для удобства выбираем визуальный стиль – тонированный
.
204
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS205x1.jpg)
205
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS206x1.jpg)

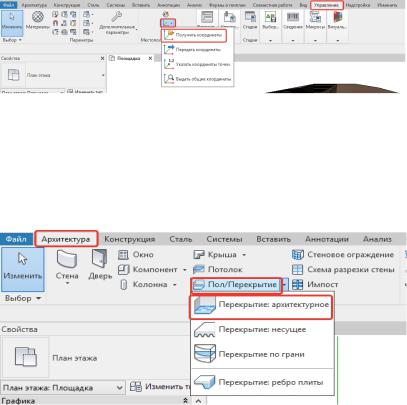

Далее во вкладке «Управление», инструмент «Координаты» выбираем «Получить координаты». Теперь объект привязан к этому плану, определены координаты, используемые в связанном проекте.
Обозначим площадку будущего дома.
Для этого на вкладке «Архитектура», инструмент «Перекрытие по границам» выбираем участок на площадке (свободный квадрат) и строим площадку нашего здания.

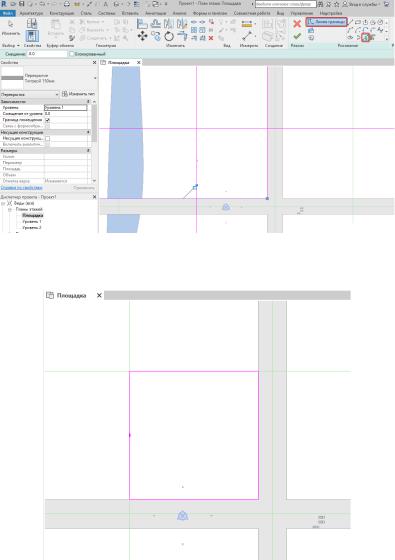

Строим линиями, выбираем инструмент «Выбрать линии».
206
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS207x1.jpg)
Обрезаем линии под нужный квадрат.
И нажимаем зеленую галочку окончания построения перекрытия.
207
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS208x1.jpg)
Переносим на полученную площадку фасады и виды. Выделяем имеющиеся на плане виды, нажимаем инструмент
«Фильтр» . В открывшемся окне сначала нажимаем «Отменить выбор» и выбираем только нужные нам виды и фасады, нажимаем «Применить» и «ОК».
208
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS209x1.jpg)
И переносим выбранные виды на нашу площадку. Теперь объект имеет координаты.
Переименуем полученный файл по имени квадрата площадки через файл, сохранить как…, проект. Например, у нас это «Д4_генплан».
2-й шаг – передача координат
Файл нашего проекта для удобства переименовываем в «Разбивочный».
Находясь в нашем сохраненном генплане «Д4_генплан», также через вкладку «Вставить», «Связь с Revit» выбираем наш файл «Разбивочный». Размещение выбираем «Авто – по общим координатам».
Нам необходимо выровнять подгруженный план по двум позициям: положение в плане и положение по высоте.
Выделяем наш подгруженный план и переносим на созданную нами на генплане площадку.
209
![](/html/65386/197/html_pbiHtKGn5d.3H9m/htmlconvd-KpPPBS210x1.jpg)
Для выравнивания положения по высоте переходим в «Разрез», используя диспетчер проектов.
Можем задать разрез.
210
