.pdfАктивная группа по своей концепции схожа с рабочим слоем. Если группа активна, то ее геометрия добавляется к геометрии модели. В модели может быть не более одной активной группы. Также активные группы могут отсутствовать в модели.
92. Выбрать в меню Формат Группа Новая активная группа.
В Навигаторе детали в раздел Curves and Dimensions будет вставлен узел Группа.
121
Если нажать МВ3 на узле Группа, то можно увидеть, что в контекстном меню напротив раздела Активный стоит галочка.
Любая вновь создаваемая геометрия будет добавляться в новую группу до тех пор, пока она будет оставаться активной. Выход из режима эскизирования не изменит настроек активной группы и в навигаторе будет видно, какая группа для какого эскиза является активной. Активная группа остается таковой и при переходе к редактированию другого эскиза, однако заметим, что изменять состояние группы на активная / не активная можно только в момент редактирования родительского эскиза (эскиз,
ккоторому она прикреплена).

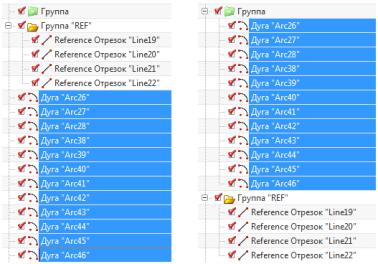

93.Выделить в Навигаторе детали в разделе Группа
“REF” все дуги и перетащить их в новую активную группу.
Переименуем созданную группу и изменим ее состояние.
94.Нажать МВ3 на узле Группа, в контекстном меню выбрать Переименовать, ввести имя PRIMARY и нажать клавишу
Enter.
95.Нажать МВ3 на Группа “PRIMARY” и снять галочку
сАктивный.
122
Также в Навигаторе детали можно легко погасить или отобразить группу.
96.Снять галочку с Группа “REF”.
97.Нажать кнопку Закончить эскиз.
98.Сделатьслой10 Рабочим, а слои21 и23 Выбираемыми.
Теперь можно выбирать твердотельную геометрию (слой 10)
игеометрию эскиза (слой 23).
Далее используем созданный эскиз для изменения формы бутылки в среднем сечении.
123
Прежде чем использовать эскиз для изменения формы бутылки, необходимо изменить порядок операций в последовательности построения детали. Поскольку эскиз был создан ПОСЛЕ операции создания свободной формы, то его необходимо поставить до выполнения операции По сетке кривых (17).
99. В Навигаторе детали нажать МВ3 на поле Имя
ив контекстном меню активировать В порядке построения.
100.На элементе По сетке кривых (17) нажать МВ3, вы-
брать в контекстном меню Переставить после SKETCH_002.
101. УстановитьСтильзакраскивСтатическийкаркасный.
Теперь выполним редактирование операции По сетке кривых: добавимвнеесозданныйэскизвкачественаправляющейцепочки.
102.В Навигаторе детали дважды нажать МВ1 на элемен-
те По сетке кривых (18).
103.В разделе Кривые первого каркаса активировать шаг
Добавить новый набор.
104.На панели выбора установить фильтр Правило кри-
вой в Касательный кривые.
105.Выбрать в среднем сечении линию, показанную на ри-
сунке.
Будут подсвечены оставшиеся кривые эскиза.
106. Нажать МВ2 для внесения выбранных кривых в список Направляющие цепочки диалогового окна По сетке кривых.
124
В графическом окне данная цепочка обозначается #5. Вектор указывает направление обхода.
Если для данного эскиза вектор указывает обход в противоположном направлении относительно других эскизов, то необходимо изменить его направление.
107.Выбрать в списке элемент Primary Curve 5.
108.Нажать дважды на кнопку Вверх.
На рисунке данная цепочка теперь имеет обозначение #3.
109.В диалоговом окне По сетке кривых нажать ОК.
110.Установить Стиль закраски в Закраска с ребрами.
Далеерассмотримнесколькоспособовизмененияразмеровэскиза.
111.Выделить кривую на эскизе SKETCH_002.
125

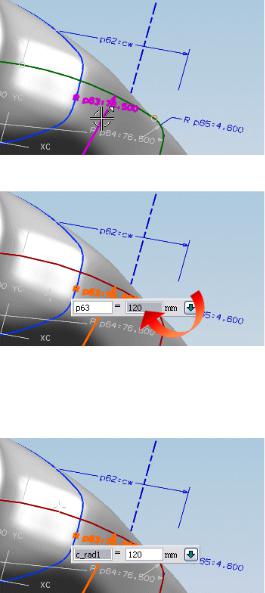

112.Нажать МВ3 и выбрать Изменить. Изменим радиус дуги с 76.5 на 120.0.
113.Дважды нажать на размер, задающий радиус дуги.
114. В правую часть динамического окна ввода ввести 120.
Изменим также имя размера на более понятное, с тем чтобы его было легче найти в Навигаторе детали.
115. В левую часть динамического окна ввода ввести новое имя данного размера c_rad1.
126
116.Нажать МВ2.
117.Развернуть модель, с тем чтобы убедиться, что профиль бутылки в среднем сечении стал более плоским.
118.Нажать сочетание клавиш Ctrl+Q для выхода из режима редактирования эскиза.
Изменим теперь размер на эскизе другим способом.
119.Выбрать в Навигаторе детали эскиз SKETCH_002.
120.Нажать на кнопку Подробности внизу Навигатора
детали.
Теперь переименованный размер найти в списке легче.
121.Дважды нажать на 120 в поле Выражение.
122.Ввести в поле новый размер 140 и нажать клавишу
Enter.
Отметим, что деталь сразу же изменилась.
Если необходимо узнать, |
какие выражения используются |
в эскизе, то нужно выбрать в |
главном меню Информация |
127
Выражение Список по эскизам. В появившемся диалого-
вом окне нужно выбрать эскиз и в окне Информация просмотреть все входящие в эскиз выражения.
123. Закрыть файл детали work_1.
Урок 2.3. Конфликт ограничений
В данном уроке рассматривается решение конфликта ограничений и размеров, а также некоторые свойства эскиза.
Когда на эскиз наложено больше размеров, чем надо, он является переопределенным. Все кривые и размеры, конфликтующие с эскизом, выделяются оранжевым цветом.
В панели состояния (над графически окном) отображается надпись, которая информирует о том, что эскиз переопределен. Переопределенный эскиз не может использоваться в модели, поэтому для создания тела используется старая копия эскиза. Пока не будут удалены переопределенные размеры и/или ограничения, эскиз будет оставаться переопределенным.
Шаги
1.Открыть в папке Parts файл детали work_2.
2.Выбрать Начало и раздел Моделирование.
128
3.В Навигаторе детали дважды нажать MB1 на Эскиз (24) “MID-SECTION”.
4.На панели Прямой эскиз нажать Открыть в среде задач эскиза.
Если активировать эскиз, дважды нажав на немнамодели, то:слой, на котором располагается эскиз, автоматически ста-
новится Рабочим;
129
отображаетсяродительская координатная плоскостьэскиза;
вся геометрия, расположенная в порядке построения после эскиза, подавляется;
геометрия, расположенная в порядке построения перед эскизом, не изменяется.
При деактивации эскиза происходящие с ним действия опре-
деляются настройками эскиза (Настройки Эскиз):
если включена опция Сохранять состояние слоя, то слой перейдет в то состояние (невидимый, выбираемый и т.д.), в котором он находился до активации эскиза;
если эта опция выключена, то слой остается рабочим. Если включена опция Изменить ориентацию вида, то при
активации эскиза вид переключается в плоскость эскиза, а при деактивации эскиза возвращается к исходному виду. Если данная опция выключена, то при активации эскиза ориентация вида не меняется.
5. При необходимости нажать на панели Прямой эскиз
кнопку Ориентация вида по эскизу (Shift+F8).
Допустим, что вместо размеров полудлины и полувысоты нам удобнее использоватьразмерыполнойдлиныи высотыэскиза.
Создадим размер полной длины эскиза между указанными на рисунке выше точками.
130
