..pdfРис. 32
Рис. 33
121
В меню Build командой Build gol строим проект. Результатом является готовая библиотека gol.dll, которая находится в папке gol/Debug. Чтобы включить функцию @USER в LINGO, копируем gol.dll в головной каталог LINGO с именем myuser.dll.
Теперь при каждом запуске LINGO будет появляться окно с сообщением об инсталляции DLL (см. код). При построении DLL в некоторых версиях Visual C++ возможно также предупреждение «Ошибка», которое следует игнорировать.

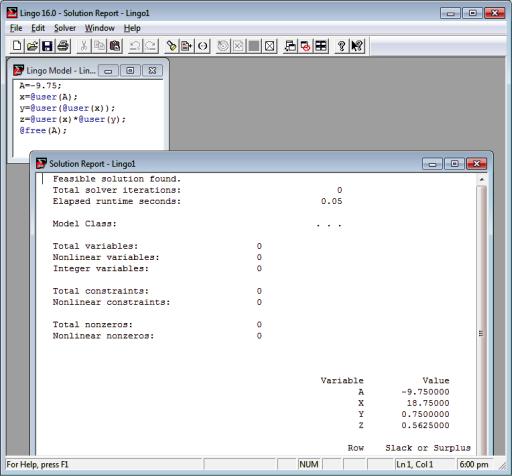

Примеры, подтверждающие реализацию функции @USER, приведены в скриншоте на рис. 34.
Рис. 34
122
ЗАКЛЮЧЕНИЕ
LINGO – полнофункциональная среда для построения, анализа
ирешения моделей задач оптимизации, включающая специализированный язык моделирования, набор встроенных решателей высокой производительности и инструменты взаимодействия с внешними системами данных.
Вучебном пособии невозможно полно и всесторонне раскрыть всю функциональность LINGO, и материал пособия следует рассматривать только как введение в LINGO. Пособие содержит основы работы с LINGO, знание которых позволит читателю строить модели оптимизации и находить на них наилучшие решения. Приведенные в нем многочисленные примеры наглядно показывают, какие широкие возможности предоставляет LINGO для решения реальных задач и создания программных систем автоматизации биз- нес-процессов в различных сферах деятельности человека.
Пособие может быть использовано в практических занятиях, для постановки лабораторных работ, при выполнении курсовых работ и проектов по дисциплинам «Моделирование», «Методы оптимизации» и смежным с ними, в ВКР и, конечно, в научных исследованиях и разработках.
Дополнения. Как отмечалось во введении, система LINGO продолжает развиваться и совершенствоваться. Когда рукопись пособия была уже подготовлена, компания LINDO Systems Inc. представила новую, 17-ю версию LINGO. Отметим основные отличия от предшествующей, 16-й версии.
Вновой версии повышена скорость на 15–20 % симплексного
идвойственного решателей. Усовершенствования внесены в решатели целочисленных моделей: улучшено доказательство оптимальности решения и добавлены новые варианты отсечения, уменьшающие время решения сложных моделей.
Внесена поддержка передачи аргументов пользовательским процедурам, стиля представления данных в разделах DATA и CALC. Добавлены новые функции:
123
@NEXTKBEST() для получения следующего наилучшего решения в бинарных моделях (используется в разделе Calc);
@QRFACTOR(A) для выполнения QR-факторизации матриц; @MTXMUL(A, B) для умножения двух матриц;
@ALLDIFF для ограничений на целочисленные переменные в виде требования несовпадающих значений.
Пример применения функции @NEXTKBEST для нахождения до 4 лучших решений:
CALC:
! Начальное и максимальное значение счетчика решений;
N = 0;
NMAX= 4;
!Первичное решение модели;
@SOLVE( NAME_MODEL);
!Получение других решений при разрешимости модели;
WHILE( @STATUS() #EQ# 0 #AND# N #LT# NMAX:
N = N + 1;
! Печать очередного лучшего решения;
REPORT;
!Решение для получения следующего лучшего решения;
@NEXTKBEST();
); ENDCALC
Синтаксис второй функции
Q, R = @QRFACTOR( A);
где A=QR, R – верхняя треугольная матрица; Q – ортогональная матрица. Все матрицы должны быть определены на плотных множествах.
Оригинальная функция @ALLDIFF накладывает на группу целочисленных переменных требование, чтобы в группе они принимали только различные значения. Она применяется аналогично функции @CARD:
@ALLDIFF ('set_name', variable_name);
где 'set_name' – это имя, назначенное группе общих целочисленных переменных, а variable_name – имя переменной, принадлежащей этой группе. Для размещения нескольких переменных в одной груп-
124
пе можно использовать вложение @ALLDIFF в функцию цикла @FOR. Простые примеры:
@ALLDIFF ('SET1', X); @ALLDIFF ('SET1', Y); @FOR (FLATS (I): @ALLDIFF ('NUM_FLAT', Z (I)));
Интересным примером применения этой функции является задача составления головоломки судоку. В матрице 9×9 надо поместить цифры от 1 до 9 так, чтобы в каждой строке и в каждом столбце, а также в каждой подматрице 3×3 и на главных диагоналях каждая цифра встречалась только один раз. Ограничимся матрицей 3×3 и запишем фрагмент модели, содержащий ограничения по строкам:
sets:
number;
matrix( number, number): X; endsets
data:
number = 1..3; enddata
@for( number( i): @for( number(j):
@alldiff( 'row'+number(i), X(i,j)); );
);
Сгенерировав развернутую модель, получаем
MODEL: |
X_1_1); |
@GIN( |
X_1_2); |
@GIN( |
X_1_3); |
@GIN( |
@GIN( |
||||||
X_2_1); @GIN( X_2_2); |
X_3_1); |
@GIN( |
X_3_2); |
@GIN( |
||
@GIN( |
X_2_3); |
@GIN( |
||||
X_3_3); |
|
|
|
|
|
|
@ALLDIFF( 'ROW1', X_1_1); @ALLDIFF( 'ROW1', X_1_2); @ALLDIFF( 'ROW1', X_1_3); @ALLDIFF( 'ROW2', X_2_1); @ALLDIFF( 'ROW2', X_2_2); @ALLDIFF( 'ROW2', X_2_3); @ALLDIFF( 'ROW3', X_3_1); @ALLDIFF( 'ROW3', X_3_2); @ALLDIFF( 'ROW3', X_3_3);
END
Заметим, что все переменные, указанные в функции @ALLDIFF, воспринимаются как целочисленные без использования
вмодели функции @GIN, и поэтому линейная модель при таких ограничениях относится к классу MILP.
Аналогично записываются ограничения на несовпадение цифр
вкаждом столбце.
125
СПИСОК ЛИТЕРАТУРЫ
1.Мину М. Математическое программирование. Теория и алгоритмы: пер. с фр. – М.: Наука, 1990. – 486 с.
2.Карманов В.Г. Математическое программирование: учеб. пособие для вузов. – 6-е изд., испр. – М.: Физматлит, 2008. – 263 с.
3.Базара М., Шетти К. Нелинейное программирование. Теория и алгоритмы: пер. с англ. / под ред. Д.Б. Юдина. – М.: Мир, 1982. – 583 с.
4.Грешилов А.А. Прикладные задачи математического программирования: учеб. пособие. – 2-е изд., доп. – М.: Логос, 2006. – 286 с.
5.Пыткин А. Н. Моделирование механизма территориального планирования промышленного сектора экономики региона / Ин-т экономики УрО РАН. – Екатеринбург, 2009. – 167 с.
6.Уайлд Д. Оптимальное проектирование: пер. с англ. – М.:
Мир, 1981. – 272 с.
7.Практическая оптимизация: пер. с англ. / Ф. Гилл, У. Мюр-
рей, М. Райт. – М.: Мир, 1985. – 509 с.
8.Теория иерархических многоуровневых систем: пер. с англ. / М. Месарович, Д. Мако, И. Такахара. – М.: Мир, 1973. – 344 с.
9.Оптимизация в технике: пер. с англ.: в 2 кн. / Г. Реклейтис, А. Рейвиндран, К. Рэгсдел.– М.: Мир, 1986. – Кн. 2. – 320 с.
10.Лэсдон Л.С. Оптимизация больших систем. – М.: Наука, 1975. – 432 с.
11.Раскин Л.Г., Кириченко И.О. Многоиндексные задачи линейного программирования (теория, методы и приложения). – М.: Радио и связь, 1982. – 282 с.
12.Вагнер Г. Основы исследования операций: пер. с англ.:
в3 т. – Т. 2. – М.: Мир, 1973. – 488 с.
13.Гольдштейн А.Л. Оптимизация в LINDO: учеб. пособие / Перм. гос. техн. ун-т. – Пермь, 2000. – 87 с.
126
14.Гольдштейн А.Л. Моделирование в LINGO // Вестник Перм. нац. ислед. политехн. ун-та. Электротехника, информационные технологии, системы управления. – 2016. – № 18. – С. 25–38.
15.Оптимизационные задачи производственно-транспортного планирования: Модели, методы, алгоритмы / В.С. Михалевич, В.А. Трубин, Н.З. Шор. – М.: Наука, 1986. – 264 с.
16.Gilmore P.C., Gomory R.T. A Linear Programming Approach to the Cutting Stock Problem // Operations Research. – 1961. – Vol. 9, no. 6. – P. 849–859.
17.Lingo User’s Manual // Сайт LINDO SYSTEMS Inc. – URL: http:// www.lindo.com (дата обращения: 21.11.2017).
127
|
|
ПРИЛОЖЕНИЕ 1 |
|
Приоритет операций |
|
|
|
|
Уровень приоритета |
|
Операторы |
Самый высокий |
|
#NOT# – (отрицание) |
|
|
^ |
|
|
*/ |
|
|
+ - |
|
|
#EQ# #NE# #GT# #GE# #LT# #LE# |
|
|
#AND# #OR# |
Самый низкий |
|
<= = >= |
128
|
|
ПРИЛОЖЕНИЕ 2 |
|
Математические функции |
|
|
|
|
Функция |
|
Описание (результат) |
@ABS(X) |
|
|X| |
@ACOS( X) |
|
Обратный косинус |
@ACOSH( X) |
|
Обратный гиперболический косинус |
@ASIN( X) |
|
Обратный синус |
@ASINH( X) |
|
Обратный гиперболический синус |
@ATAN( X) |
|
Обратный тангенс |
@ATAN2( X, Y) |
|
Обратный тангенс от Y/X |
@ATANH( X) |
|
Гиперболический арктангенс |
@COS(X) |
|
Косинус, X в радианах |
@COSH( X) |
|
Гиперболический косинус |
@EXP(X) |
|
Экспонента (e^X) |
@FLOOR(X) |
|
Целое I такое, что при X>0 I<=X, при X<0 I>=X |
@INT( X) |
|
Целая часть X такая, что I<=X |
@INTEGRAL( PRO- |
Значение интеграла от XL до XU, вычисленного по |
|
CEDURE, X, XL, XU, Y) |
формуле Симпсона. Значение подынтегральной |
|
|
|
функции Y вычисляется процедурой. Функция |
|
|
применима только в CALC-секции |
|
|
|
@LGM(X) |
|
Натуральный логарифм гамма-функции от X |
@LOG(X) |
|
Натуральный логарифм X |
@LOG10(X) |
|
Десятичный логарифм X |
@LOGB( X, B) |
|
Логарифм X по основанию B |
@MOD( X, Y) |
|
Оставшаяся часть от целого деления X на Y |
@PI() |
|
Значение |
|
|
|
@POW( X, Y) |
|
X^Y |
@ROUND( X, N) |
|
Округление X до ближайшего числа с N цифрами |
|
|
в дробной части |
|
|
|
@ROUNDDOWN( X, N) |
Округление X до ближайшего числа в направле- |
|
|
|
нии к 0 с N цифрами в дробной части |
|
|
|
129
Функция |
Описание (результат) |
@ROUNDUP( X, N) |
Округление X до ближайшего числа в направле- |
|
нии от 0 с N цифрами в дробной части |
@SIGN(X). |
–1 для X < 0, 0 для X = 0, +1 для X > 0 |
@SIN(X) |
Синус |
@SINH( X) |
Гиперболический синус |
@SMAX (X1, X2,..., XN) |
Максимальное значение из N чисел |
@SMIN(X1, X2,..., XN) |
Минимальное значение из N чисел |
@SQR( X) |
X ^2 |
@SQRT( X) |
Корень квадратный |
@TAN(X) |
Тангенс |
@TANH( X) |
Гиперболический тангенс |
Функции полностью плотных матриц (для CALC-секции) |
|
L[, err] = |
Факторизация по Чолеску: преобразует симмет- |
@CHOLESKY( A) |
ричную положительно-определенную матрицу в |
|
нижне-треугольную L, так что L L’= A. Флаг err: |
|
успешно 0, иначе 1 |
@DETERMINANT( A) |
Определитель матрицы A |
LAMDAR, VR, |
Вычисление действительных и мнимых частей |
LAMBDAI, VI, ERR = |
собственных значений (векторы LAMDAR и |
@EIGEN( A) |
LAMBDAI), аналогично для собственных векто- |
|
ров (матрицы VR и VI) |
AINV[, err] = |
Вычисляет обратную матрицу A–1 |
@INVERSE( A) |
|
B, b0, RES, rsq, f, p, var |
Строит множественную линейную регрессию |
= @REGRESS( Y, X) |
Y = b0 + B*X. RES – остатки (вектор разностей), |
|
rsq – статистика R-квадрат, f и p – меры значимо- |
|
сти регрессионной модели, var, – оценка диспер- |
|
сии остатков |
T = @TRANSPOSE( A) |
Транспонирует матрицу A |
|
Функции вероятности |
@PEB(A, X) |
Вероятность, что заняты все X сервисов системы |
|
массового обслуживания с неограниченной очере- |
|
дью при нагрузке A, равной ожидаемому числу |
|
клиентов в единицу времени, умноженному на |
|
ожидаемое время обслуживания одного клиента, и |
|
потоке обслуживания Эрланга |
130 |
|
