книги из ГПНТБ / Разведывательная переносная станция РПС-1 руководство службы
..pdfМ И Н И С Т Е Р С Т В О О Б О Р О Н Ы СССР
КОНТРОЛЬНЫЕ ЭКЗЕМПЛЯР
РАЗВЕДЫВАТЕЛЬНАЯ
ПЕРЕНОСНАЯ
СТАНЦИЯ РПС-1
РУКОВОДСТВО СЛУЖБЫ
Издание третье, переработанное
ВОЕННОЕ ИЗДАТЕЛЬСТВО МИНИСТЕРСТВА ОБОРОНЫ СССР
М О С К В А — 1 968
ВВЕДЕНИЕ
В Руководстве службы дано описание устройства разведыва тельной переносной станции РПС-1 и приведены необходимые
указания по ее эксплуатации и сбережению. |
частей и |
приложе |
||
Руководство службы состоит из |
двух |
|||
ний |
(1—6). |
общее |
описание |
станции и |
В |
первой части Руководства дано |
описание конструкции и работы блоков и узлов приемных устано вок станции.
Во второй части Руководства помещены материалы по техни ческой эксплуатации станции, настройке и регулировке блоков приемных установок,, а также даны указания по уходу за стан
цией и сбережению ее во время работы. |
|
лампы 2Ж27Л |
|||
В приложениях |
помещены |
характеристики |
|||
и детектора Д602-А |
(Д602-Б), таблица |
данных |
трансформаторов |
||
и дросселей, принципиальная |
схема |
станции |
и |
спецификация |
|
к ней. |
|
|
|
|
имеют меж |
Выпускаемые промышленностью станция РПС-1 |
ду собой некоторые отличия в схемах и конструкции. Наиболее существенные из них приведены в настоящем Руководстве.
Станциям, системам или блокам, имеющим схемные или конструктивные отличия, в Руководстве условно присвоены номе ра вариантов. Кроме этого, все изменения, произведенные при изготовлении конкретного экземпляра станции, указываются в до кументации, придаваемой промышленностью к этому экземпляру. В данном Руководстве за основу принято описание второго вари анта и в качестве дополнения к соответствующим разделам глав указаны характеристики первого варианта.
Основное отличие между вариантами состоит в том, что вы ходные цепи приемника второго варианта смонтированы без ре ле P16-I и трансформатора Тр16-2.
1*
Ч А С Т Ь П Е Р В А Я
УСТРОЙСТВО СТАНЦИИ РПС-1
Г Л А В А I
ОБЩИЕ СВЕДЕНИЯ О СТАНЦИИ РПС-1
1. НАЗНАЧЕНИЕ СТАНЦИИ И ЕЕ ПРИМЕНЕНИЕ
Разведывательная переносная станция РПС-1 предназначена для обнаружения наземных радиолокационных станций, работаю щих в импульсном режиме в диапазоне волн 2,6—11 см.
Станция РПС-1 дает возможность определять азимут, прибли женно длину волны и скорость вращения антенны обнаруженной радиолокационной станции.
В комплект станции РПС-1 (рис. 1) входят пять приемных установок 1, 2, 3, 4 я 5 по числу поддиапазонов, на которые раз бит диапазон волн станции РПС-1 (2,6—11 см). Каждая установ ка в своем поддиапазоне может работать самостоятельно.
Для боевой работы каждая установка, входящая в комплект станции РПС-1, развертывается в укрытии полевого типа — око пе или блиндаже. Обладая небольшим весом и малыми габарита ми, каждая установка станции РПС-1 позволяет вести работу с крыш домов, чердаков зданий и в труднодоступной горной мест ности.
Работа установок может осуществляться независимо от усло вий видимости (ночь, туман и т. д.) и времени года.
Поиск работающих радиолокационных станций производятся вращением антенны по азимуту (при заранее, установленной ан тенне по углу места).
Приемная установка одного поддиапазона, подготовленная для переноски, составляет носимый комплект (рис. 2). Переноска и развертывание носимого комплекта производятся двумя солда тами, а боевая работа на установке ведется одним солдатом. Пять носимых комплектов (по числу поддиапазонов), запасное имуще ство и контрольно-измерительная аппаратура, размещенные в ше сти укладочных ящиках для транспортировки, составляют возимый комплект станции РПС-1 (рис. 3).
Для питания каждой установки всех поддиапазонов в качестве первичных источников электроэнергии используются • щелочные кадмиево-никелевые аккумуляторы (2НКН-24) или сеть перемен-
4
ного тока частотой 50 гц, напряжением 110, 127 или 220 в. В слу чае питания от сети используются блоки питания (по числу уста новок), имеющиеся в возимом комплекте станции РПС-1.
2. ОБЩИЕ СВЕДЕНИЯ О РАБОТЕ СТАНЦИИ
Работа каждой установки станции РПС-1 основана на приеме, преобразовании, усилении и индикации сигналов, излучаемых ра диолокационными станциями.
Для приема, усиления и индикации принимаемых сигналов в каждой из пяти приемных установок имеются антенна, высоко частотное устройство (ВЧУ), приемно-индикаторное устройство, устройство управления антенной и элемены электропитания (акку муляторная батарея и вибропреобразователь).
Принцип работы установок 1, 2, 3, 4 и 5 один и тот же, поэто му в Руководстве рассматривается назначение и взаимодействие элементов, входящих в одну из приемных установок, по блок-схе ме, приведенной на рис. 4.
Антенна принимает высокочастотные сигналы, излучаемые ра диолокационными станциями. Она состоит' из облучателя и пара болического рефлектора. Антенна обладает направленными свой ствами, что позволяет определять направление (азимут) на разведываемую станцию.
Приемно-индикаторное устройство служит для преобразова ния, усиления и индикации принимаемых сигналов. Оно состоит из приемника, в который входят высокочастотный фильтр, детек торная головка, усилитель видеосигналов, и индикаторного устрой ства.
Для уменьшения потерь энергии высокочастотных сигналов входные цепи приемника (высокочастотный фильтр и детекторная головка с детекторам) конструктивно объединены с облучателем антенны, составляя высокочастотное устройство (ВЧУ). Прием ник и индикаторное устройство размещены в приемном устройстве.
Виндикаторное устройство входят схема индикаторного устройства, смонтированная на одном шасси с приемником, и эле менты индикации — телефон, сигнальная лампочка и стрелочный прибор.
Принимаемые антенной сигналы обнаруженных радиолокаци онных станций поступают через высокочастотный фильтр к детек тору. Высокочастотный фильтр пропускает только те сигналы, ча стота которых соответствует данному поддиапазону. Продетектироеанные сигналы с детектора подаются по коаксиальному фиде ру на усилитель видеосигналов, с выхода которого усиленные ви деосигналы отрицательной полярности поступают на индикатор ное устройство.
Взависимости от условий работы на выходе индикаторного
устройства может включаться звуковой и |
световой индикаторы |
или стрелочный индикатор. При стрелочной |
индикации к выходу |
7
индикаторного устройства может подключаться специальная ана лизирующая аппаратура.
При включении звукового и светового индикаторов принимае мые сигналы вызывают свечение сигнальной лампочки и появле ние звука определенного тона в телефоне; это указывает на то, что обнаружена работающая радиолокационная станция. В слу-
Рис. 4. Блок-схема приемной установки
чае включения стрелочного индикатора принимаемые сигналы ра диолокационных станций вызывают отклонение стрелки прибора.
Устройство управления антенной предназначено для вращения антенны по азимуту и отсчета азимута обнаруженных радиоло кационных станций. Оно состоит из механизма вращения антенны по азимуту и лимба, на который нанесены две шкалы азимута.

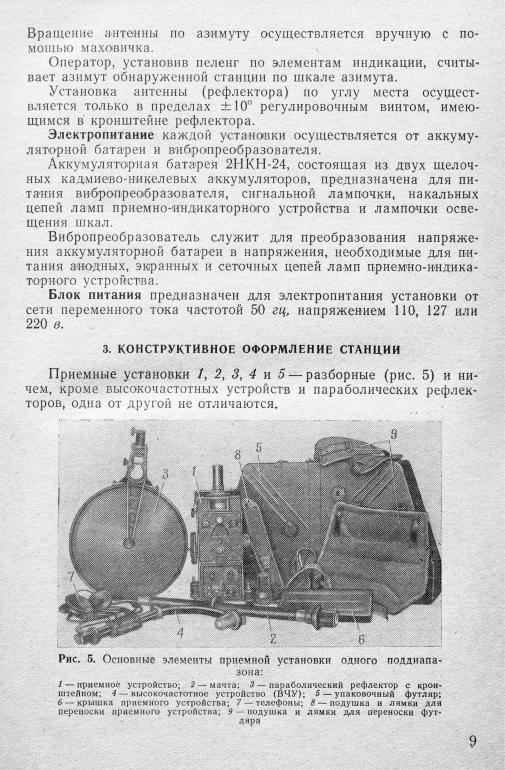

8
