Окончание табл. 3

22

ПРИМЕР ВЫПОЛНЕНИЯ ГРАФИЧЕСКОЙ РАБОТЫ

ИНЖЕНЕРНАЯ ГРАФИКА

Метрические и позиционные задачи

23

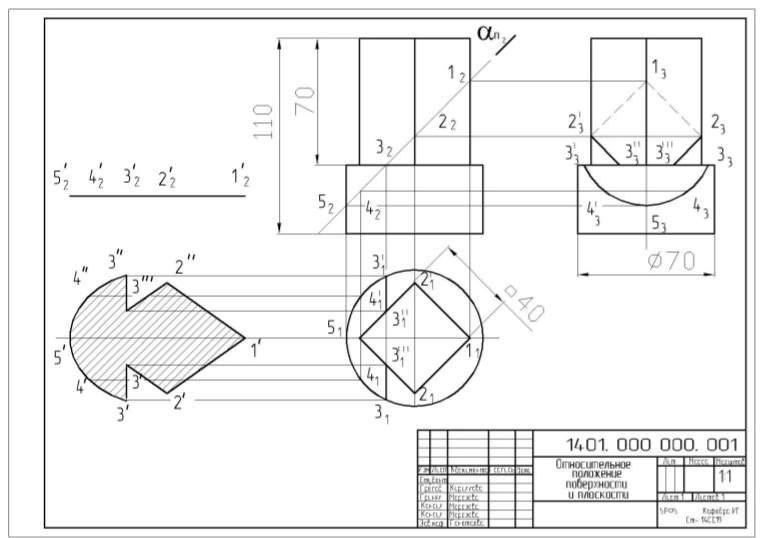

Рис. 1. Относительное положение поверхности и плоскости

24

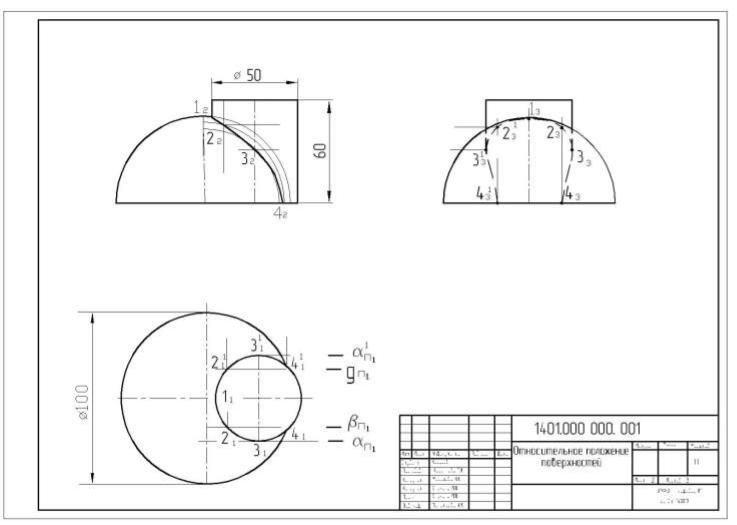

Рис. 2. Относительное положение поверхностей. Способ вспомогательных секущих плоскостей

25

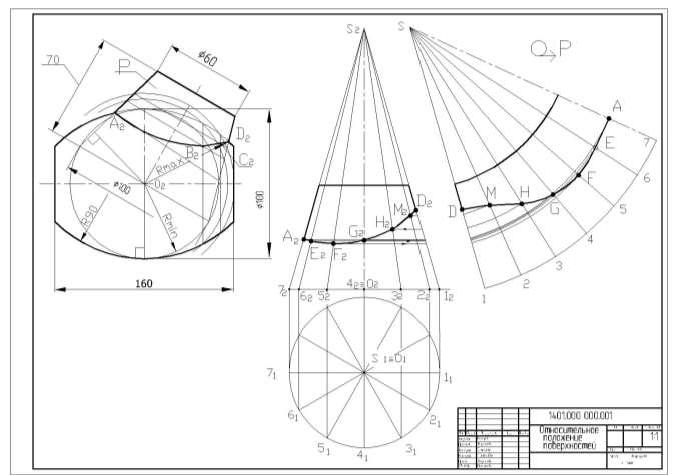

Рис. 3. Относительное положение поверхностей. Способ концентрических сфер

26

В целях улучшения понимания задач графической работы помещаем 3D модели заданных плоскостей и поверхностей. 3D модели задач в курсовую работу не включать.

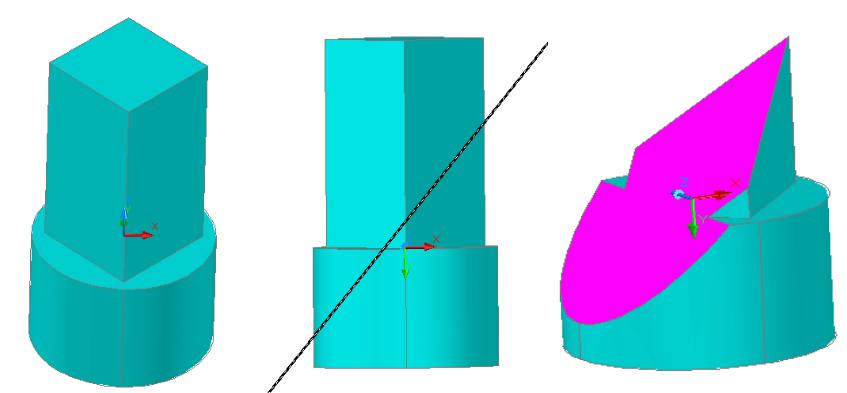

Рис. 4. Этапы решения первой и второй задачи курсовой работы. 3D модель

27

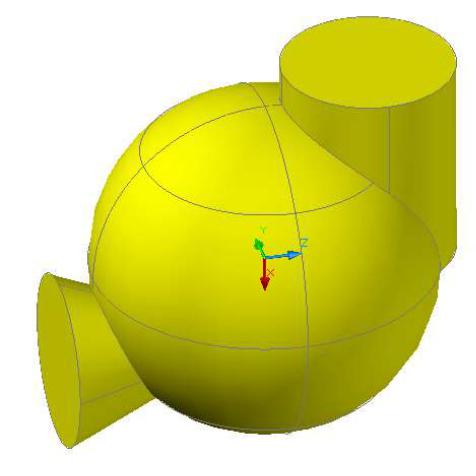

Рис. 5. Изображение поверхностей третьей задачи курсовой работы. 3D модель

28

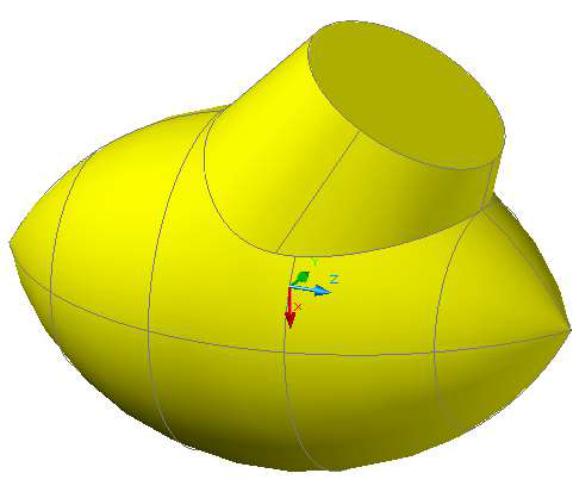

Рис. 6. Изображение поверхностей четвертой задачи курсовой работы. 3D модел

29

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Крылов, Н.Н. Начертательная геометрия : учеб. для студентов строит.

специальностей вузов / Н.Н. Крылов, Г. С. Иконникова, В. Л. Николаев,

В. Е. Васильев ; под общ. ред. Н.Н. Крылова. – М. : Высшая школа, 2010.

- 224 с.

2.Короев, Ю.И. Начертательная геометрия : учеб. для студентов архитектур. специальностей вузов / Ю. И. Короев. – М. : Архитектура-С,

2007. - 424 с.

3.Нартова, Л.Г. Начертательная геометрия : учеб. пособие для студентов вузов, обучающихся по направлению подгот. дипломир. специалистов

657800 "Конструкторско-технол. обеспечение машиностроит. про-в" / Л.

Г. Нартова, В. И. Якунин. - М. : Академия, 2005. - 288 с.

4.Кириллова, Т.И. Относительное положение геометрических объектов :

учеб.-метод. пособие по выполнению курсовой работы для студентов строит. специальностей по курсу «Начертательная геометрия» / Т. И.

Кириллова, Л. Ю. Елькина, Н. Н. Морозова, А. Г. Зигулев. – Ека-бург. :

УГТУ–УПИ - Изд. 2-е, 2008. - 38 с.
