Сетевое оборудование – активное приемно-передающее оборудование, позволяющее производить обмен информацией любого вида (данные, звук, видео). Обеспечивает работу сети того или другого протокола, например Ethernet, ATM и т.д.

Сиамский кабель – см. сдвоенный кабель.

Симметричный кабель – кабель, содержащий один или несколько симметричных кабельных элементов – витых пар или четверок.

Система подключения сетевого оборудования – совокупность оконечных шнуров и адаптеров для подключения сетевого оборудования к СКС. В простейшем случае состоит только из оконечного шнура. Не стандартизуется ISO/IEC 11801 и TIA/EIA-568-A и не является частью СКС.

Скремблер – функциональный блок, обрабатывающий сформированный код перед его передачей с целью уменьшения вероятности появления длинных последовательностей одинаковых знаков и перемешивающий спектральные составляющие сигнала. Применение скремблирования позволяет увеличить устойчивость синхронизации главным образом высокоскоростных интерфейсов. Может реализовываться в программном и аппаратном виде. Всегда работает в паре с дескремблером (см. дескремблер), который монтируется в приемнике.

Слот – прямоугольный проем в межэтажном перекрытии с бортиком. Выполняет функции стояка для магистральных кабелей.

Соединительный блок – конструктивный элемент коммутационной панели типа 110, обеспечивающий выполнение электрического контакта с проводниками кабеля и доступ к ним для осуществления коммутации.

Соединительный модуль – устройство для сращивания двух концов горизонтальных кабелей. Позволяет удлинить четырехпарный кабель или срастить концы поврежденного кабеля без прокладки нового сегмента. Используется при ремонтных работах для быстрого восстановления связи и в виде элемента для организации точки перехода.

Спаренный кабель – см. сдвоенный кабель.

Сплайс-пластина – конструктивный элемент оптического коммутационного оборудования. Представляет собой организаторы световодов и неразъемных соединителей, объединенные в одну конструкцию .

Сплиттер (splitter) – см. y-адаптер.

Сращивание – неразъемное соединение витых пар или световодов.

Стояк – кабельная трасса, обслуживающая расположенные друг над другом этажи. Схема ответвления – схема отноточечного администрирования с межсоединением,

основанная на доведении оптического кабеля до рабочего места, при которой до КЭ доводится магистральный кабель, а дальнейшая разводка выполняется горизонтальным кабелем, который соединяется с магистральным неразъемным соединителем. Максимальная длина канала с межсоединением выбрана равной 300 м.

Терминирование кабеля – процедура монтажа кабеля на разъеме.

Точка перехода (Transition Point, TP) – место горизонтальной подсистемы, в котором выполняется соединение двух кабелей разных типов (например, круглого кабеля с плоским) или разветвление многопарного кабеля на несколько четырехпарных. В точке перехода запрещается подключение сетевого оборудования и выполнение переключений.

Т-переходник – адаптер, осуществляющий изменение схемы подключения модульного разъема, например с T568A на USOC.

Трансивер – устройство, осуществляющее передачу сигнала между двумя физически разными средами систем связи.

Трубчатый контакт – разновидность IDC-контакта, выполненная в виде разрезной гильзы с режущими ножами на кромках паза. Находит ограниченное применение в розетках категории 3 для полевого монтажа.

Ударный инструмент – инструмент для монтажа проводов витых пар на IDC-контактах. Выполняется в однопроводном и пятипарном вариантах. Усилие заделки создается

151

внутренним подпружиненным ударником. Рабочий орган инструмента снабжен резаком для удаления излишка проводников при монтаже. Пятипарный инструмент используется также в процессе установки соединительных блоков разъемов типа 110.

Хвостовик – упругая трубка, ограничивающая изгиб кабеля в месте входа в вилку разъема. Для увеличения гибкости часто снабжается системой прорезей. Является стандартным элементом оптических разъемов и часто применяется в электрических разъемах. Иногда дополнительно выполняет функции элемента цветовой маркировки шнуров.

Цветовая кодировка – см. цветовая маркировка.

Цветовая маркировка – применяется в качестве механизма идентификации витых пар и их проводников в электрических кабелях и волоконных световодов в оптических. Правила цветовой маркировки на основе двенадцати основных маркирующих цветов определяют стандарты IEC 708-1 и TIA/EIA-598.

Четверка (Quad, Star Quad) – элемент кабельного сердечника, состоящий из четырех изолированных проводников, перевитых вместе. Два диаметрально противоположных проводника образуют две пары четверки.

Шаг скрутки – расстояние, на котором два проводника витой пары совершают полный оборот вокруг друг друга.

Шнур – отрезок кабеля с вилками оконечных разъемов. Штекерный наконечник – элемент оптического разъема .

Экран – электрически проводящая защитная оболочка, окружающая электропроводящую среду. Применение экрана уменьшает электромагнитное влияние на соседние проводники и увеличивает устойчивость кабелей к воздействию внешних электромагнитных полей. Экраны делятся на пленочные и выполненные в виде оплетки.

Экран из оплетки – внешний экран, выполненный в виде оплетки из оцинкованной или луженой медной проволоки. Может иметь различную плотность, которая указывается в его технических данных в процентах. Хорошо защищает кабель от низкочастотных помех и придает ему дополнительную механическую прочность.

Экранированный симметричный кабель – см. STP, S/STP и S/UTP.

Элементарный пучок – сборка из нескольких кабельных элементов одного типа и категории. Может иметь экранирующую оболочку. В виде элементарного пучка выполняется связка электрического многопарного кабеля.

152

Приложение 2.

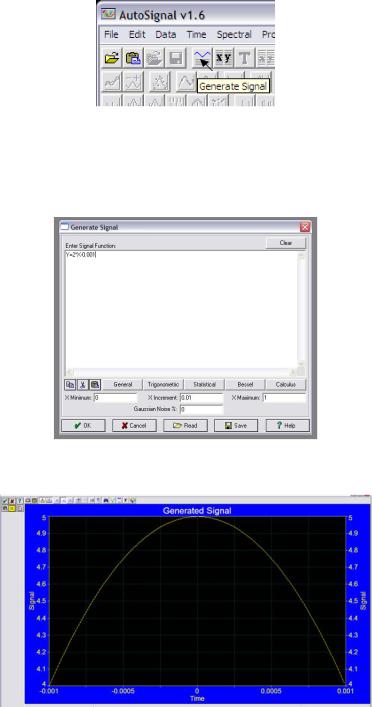

1.Запустить пакет Autosignal 1.6.

2.Открыть окно Generate Signal, нажав соответствующую пиктограмму

3.В открывшемся окне ввести уравнение, описывающее сигнал (уравнение сообщает преподаватель каждому студенту в отдельности).

4.Подставить такие значения xmin и xmax, чтобы значение функции в этих точках были равны нулю. Шаг табулирования выставить равным 0.01 от диапазона значений x.

5. После построения графика сигнала сохранить результаты в формате .xls

6. Произвести сглаживание графика применив функцию

Spline Estimation. Сохранить изменения.

153

7.Получить спектр сигнала разложив его в ряд Фурье с помощью инструмента Fourier Interpolation.

8. Представить спектр сигнала в виде графика величины сигнала гармоники, выраженной в децибелах, от частоты, для этого в поле Fourier Plot выбрать соответствующий тип графика. Исследовать влияние типа гармоник на вид получаемого графика сигнала. Для этого с помощью инструмента X Sectioning Mode подавлять гармоники соотвествующего типа. Результаты сохранять в файле .xls, каждый раз указывая какая(ие) гармоники были подавлены, а какие нет.

154

Для заметок

155

С.В. Кривальцевич

СЕТИ ЭВМ И ТЕЛЕКОММУНИКАЦИИ

Учебно-методическое пособие

Подписано в печать 7.12.2006.

Формат 60 х 84 1/16. Печ.л. 9,8. Уч.-изд.л. 10.

Тираж 100 экз.

Полиграфический центр КАН

644050, г. Омск, пр. Мира 32, ком.11, тел. (381-2) 65-47-31

Лицензия ПЛД № 58-47 от 21.04.97 г.

156
