Лабораторная 1
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра Автоматики и процессов управления
отчет
по лабораторной работе №1
по дисциплине «Проектирование распределённых систем управления»
Тема: Соединение с контроллером
Вариант №1.
Студент гр. 8091 |
|
Гришин И.Д. |
Преподаватель |
|
Грудяева Е. С. |
Санкт-Петербург
2023
Цель работы.
Ознакомление с ПО Simatic-S7Manager, осуществление связи с контроллером, загрузка аппаратной конфигурации в PLC.
Содержание работы.
Создание на основе конструкторской документации к лабораторному стенду проекта аппаратной конфигурации, используя SIMATIC Manager.
Загрузка аппаратной конфигурации в контроллер (убедиться в том, что отсутствует аварийная сигнализация на PLC и модуле расширения). Осуществление связи с PLC по IP-адресу.
Осуществление связи с PLC по MAC-адресу.
Запись конфигурации в долговременную память.
Ход выполнения работы:

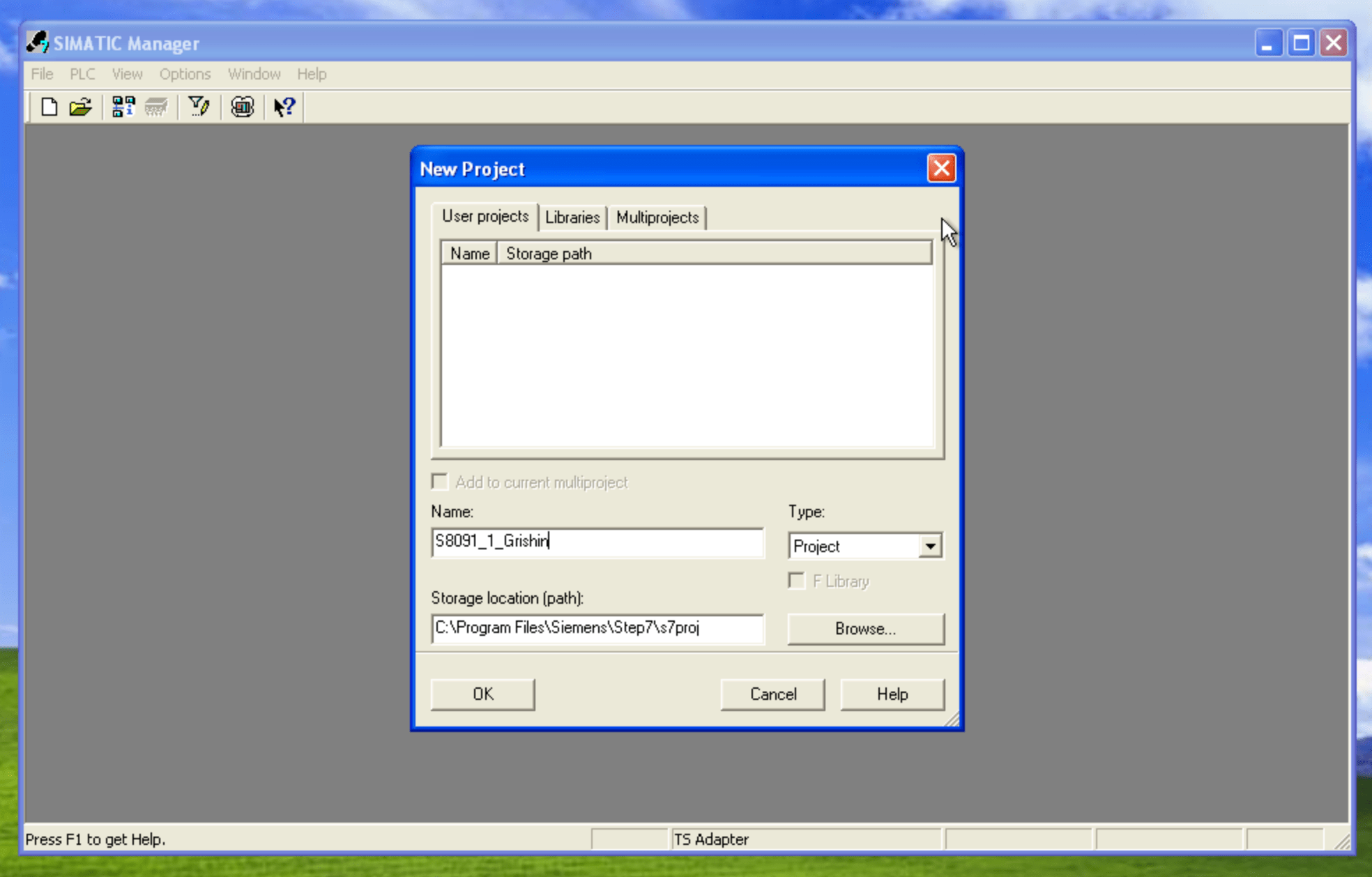

Создаём новый проект.

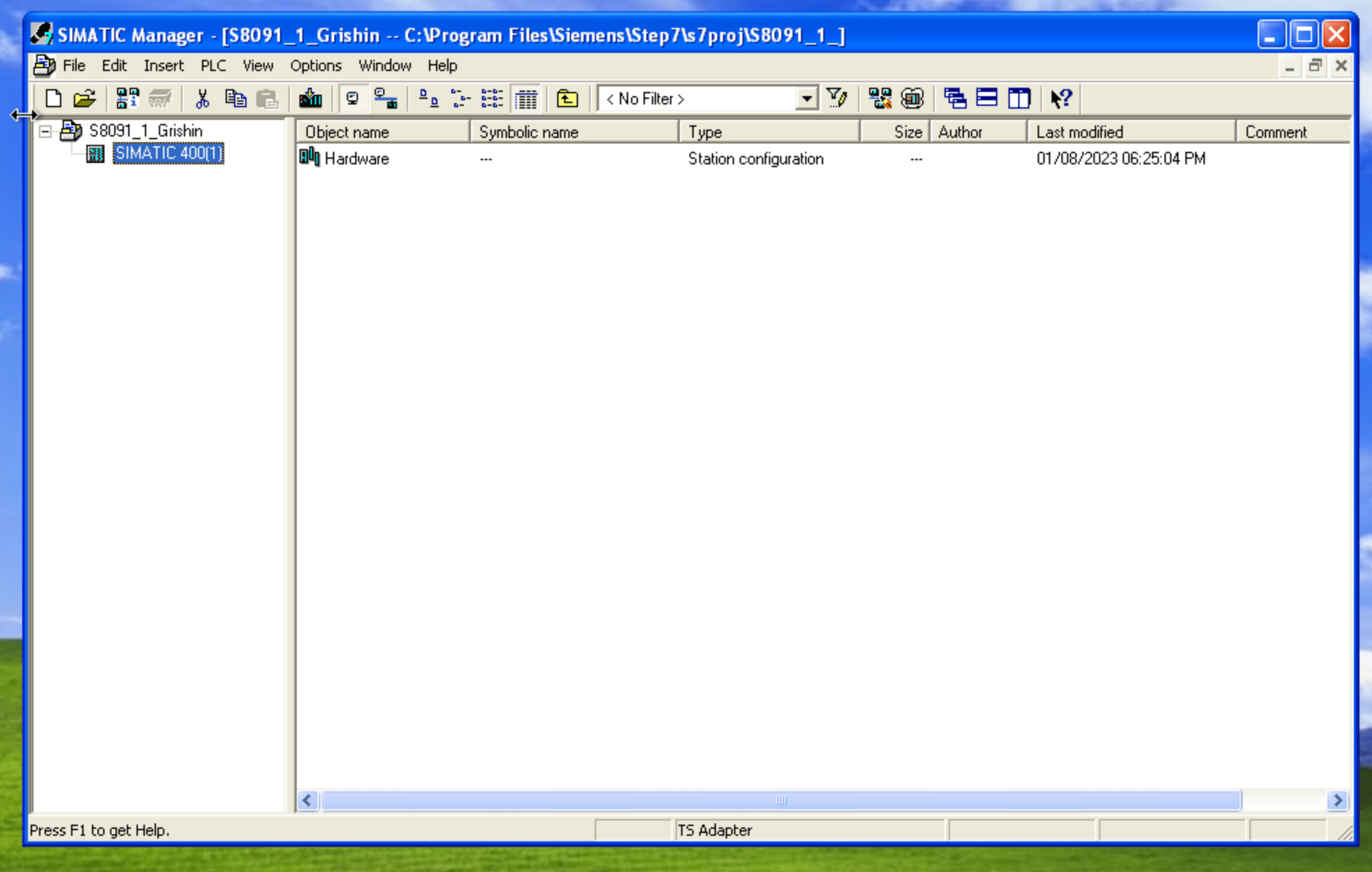

Создаём станцию SIMATIC 400.
Настройка аппаратной конфигурации согласно варианту 1 и стенду №2.
Таблица 1. Стенд №2.
-
Порядок конфигурирования
Артикул
1
6ES7400-1JA01-0AA0
Стойка монтажная, UR2
2
6ES7 405-0KA02-0AA0
Блок питания, РS 405, 10А, 24DC/5DC
3
6ES7 414-2XK05-0AB0
Модуль центрального процессора, CРU 414-2
4
6GK7 443-1EX11-0XE0
Модуль коммуникационный, CР 443-1

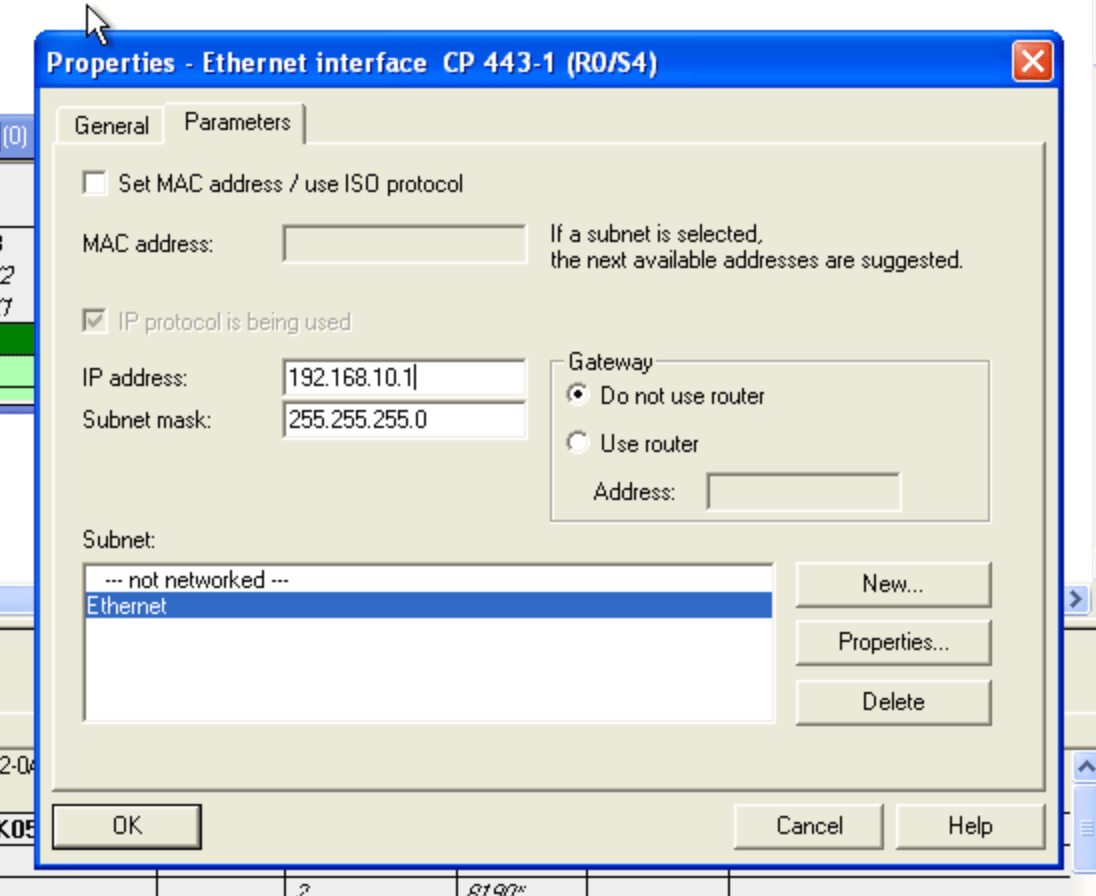

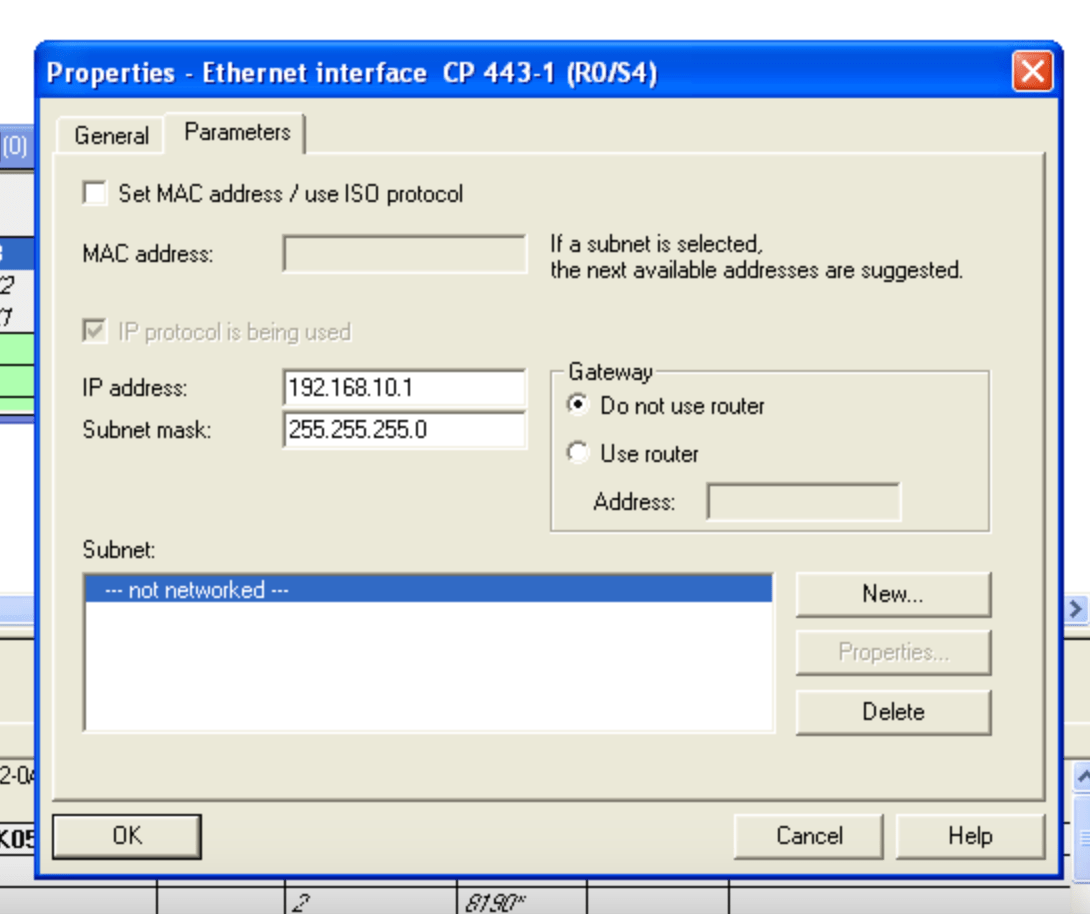

Настройка коммуникационного интерфейса CPU:

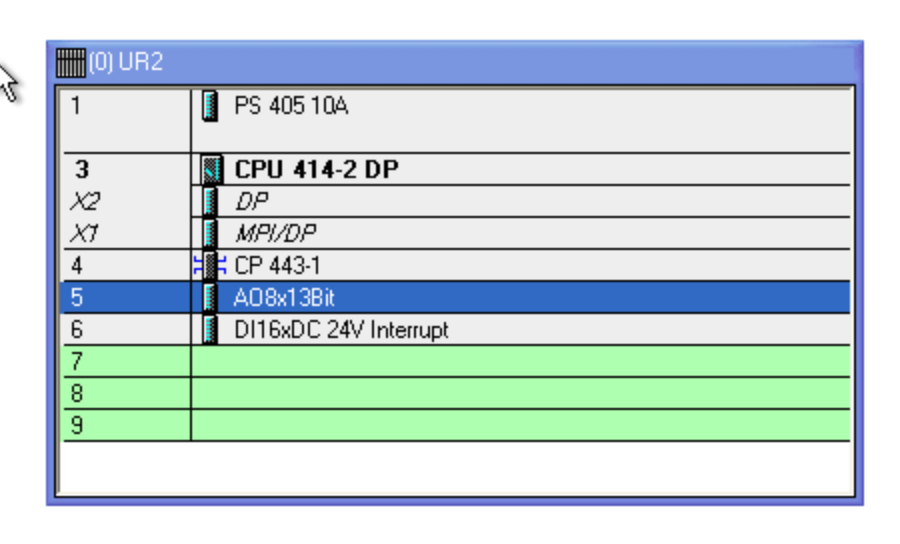

Добавляем модули на рейку.

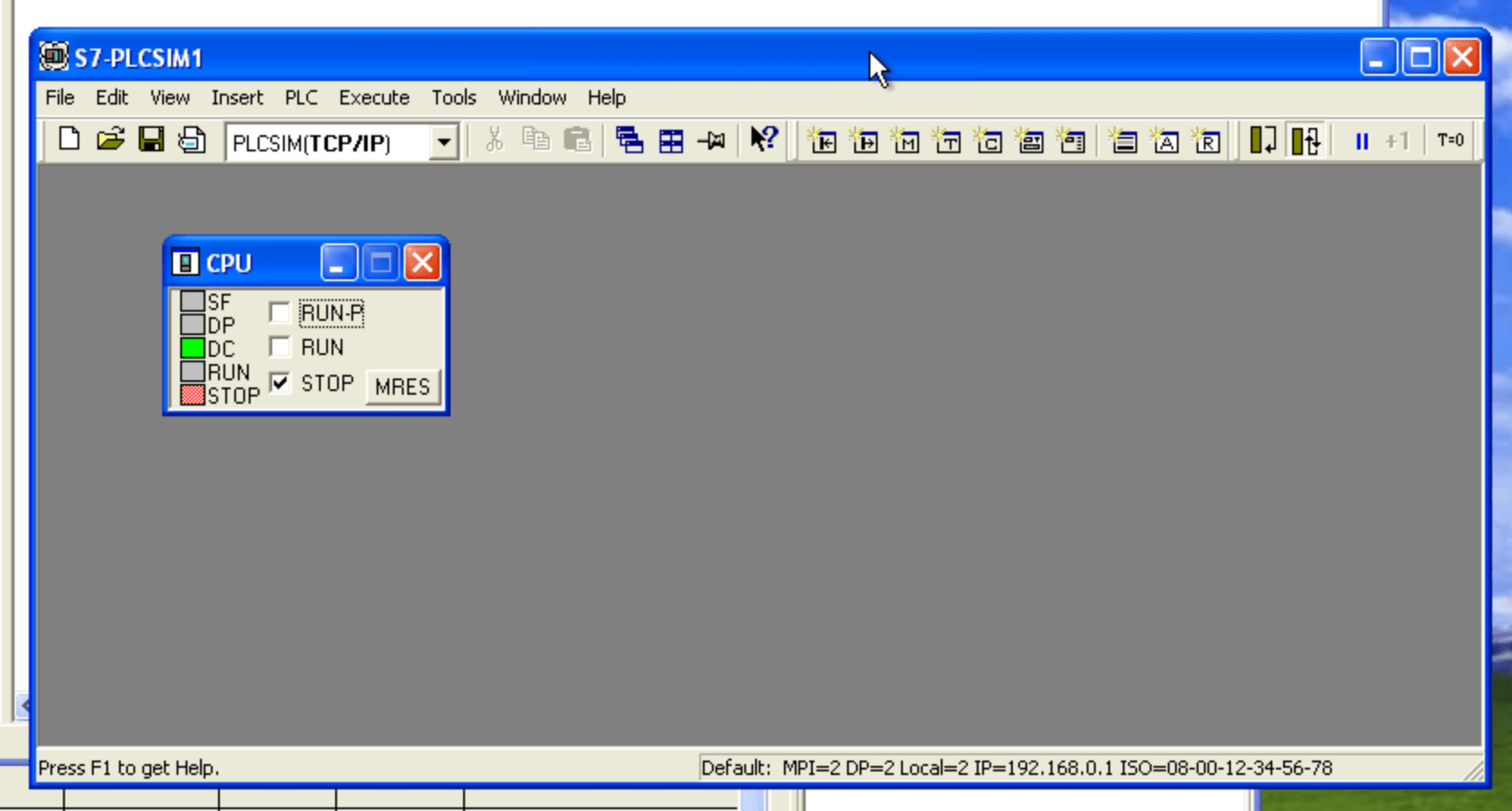

Запуск симулятора.

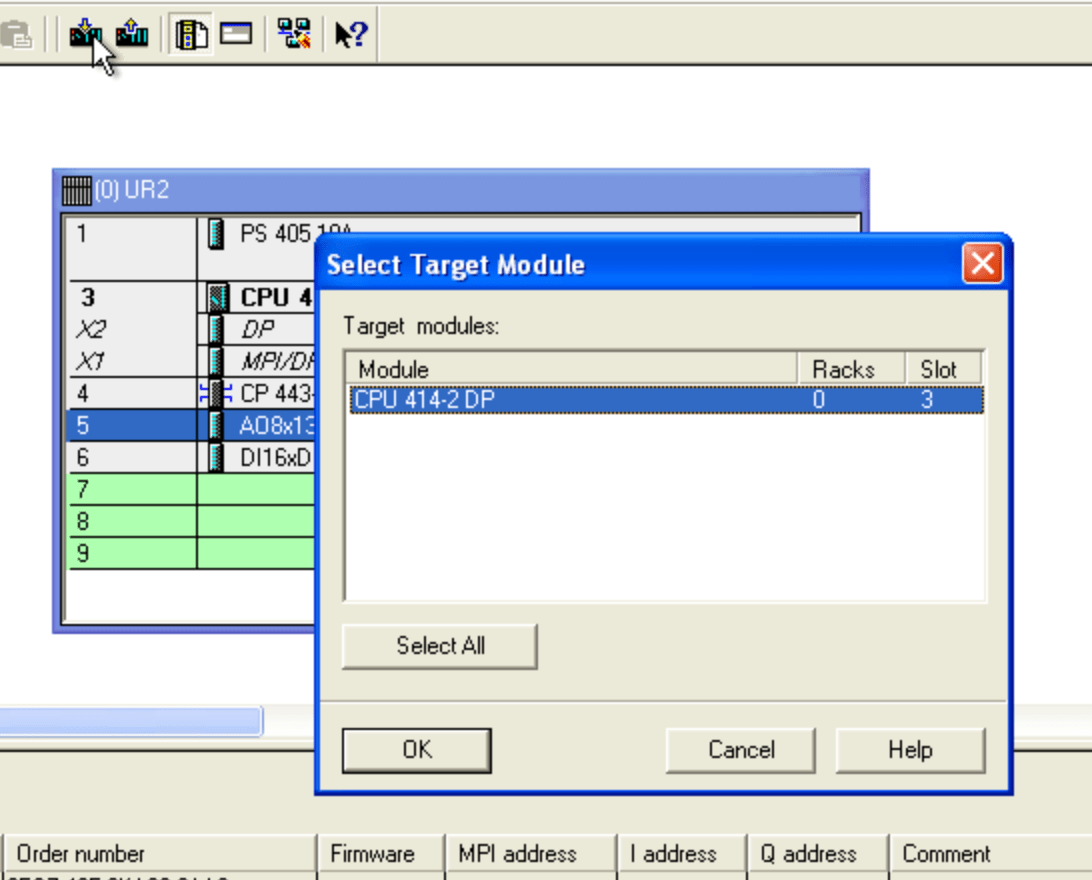

Подключение к контроллеру онлайн.
Запускаем.
