7. Лабораторная работа №4

Определение напряжений в вершине концентратора

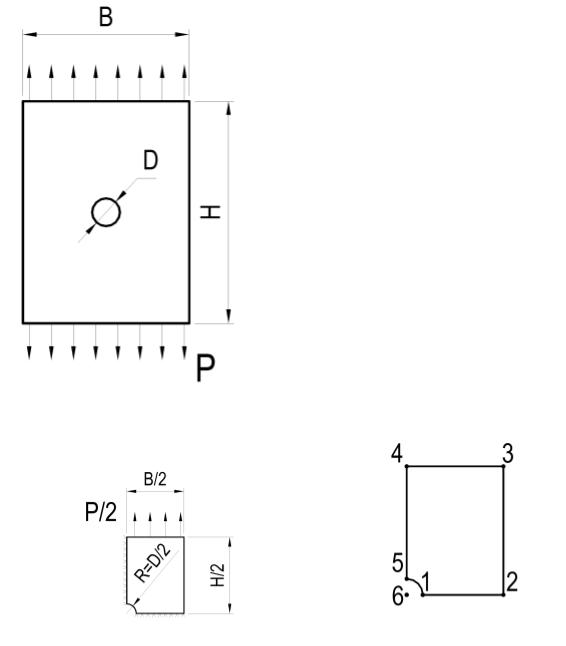

Определить напряжение возникающее в вершине концентратора (круглое отверстие) при растяжении пластины. Размеры пластины и отверстия показаны на схеме.

Параметры

D = 0,01 м – диаметр сквозного отверстия

H = 0,2 м – высота пластины

B = 0.1 м – ширина пластины

P = 1 кН/м – прикладываемое усилие

S = 0,003 м – толщина листа

Материал-сталь

E = 210 ГПа = 210Е9 Па ν = 0,3

В расчете рассмотрим ¼ пластины

Номера точек построения

Расчетная модель



61

1. Ввод переменных и контроль введенных данных

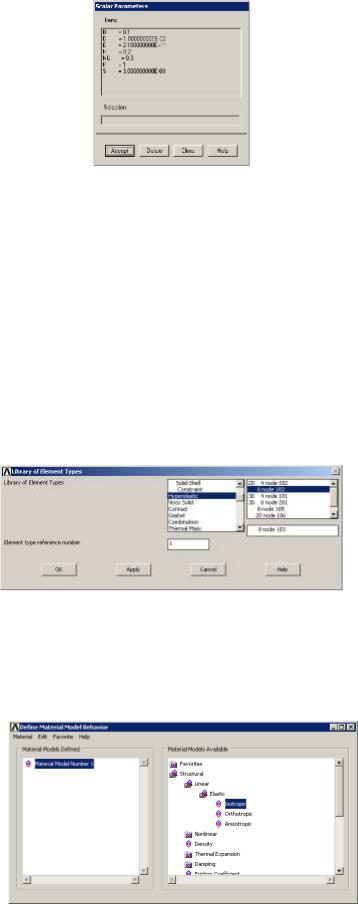

ANSYS Utility Menu → Parameters → Scalar parameters

D = 0,01 м – диаметр сквозного отверстия H = 0,2 м – высота пластины

B = 0.1 м – ширина пластины

P = 1 кН/м – прикладываемое усилие S = 0,003 м – толщина листа Материал-сталь

E = 210 ГПа = 210Е9 Па модуль упругости Nu = 0.3 – коэффициент Пуассона

2. Зададим тип и параметры КЭ

ANSYS Main Menu → Preprocessor → Element type → Add/Edit/Delete → Add…

В появившемся окне выбрать плоский 2D элемент

Hyperelastic → 2D 8 node 183

После этого появится запись Type 1 PLANE183

3. Теперь зададим тип и свойства материала листа

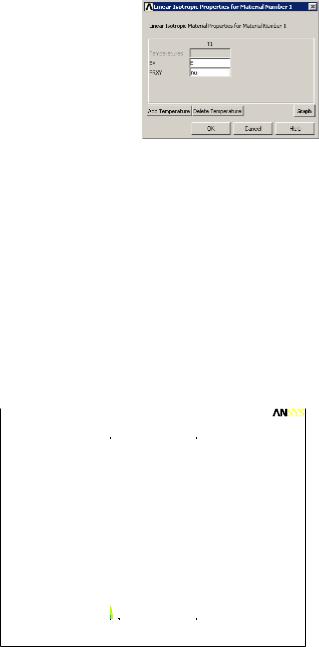

ANSYS Main Menu → Preprocessor → Material Props → Material Models Structural → Lineral → Elastic → Isotropic

62

4. Геометрию пластины зададим при помощи ключевых точек

ANSYS Main Menu → Preprocessor → Modeling → Create → Keypoints → In Active CS



Номер точки



X



Y















1



D/2

0















2



B/2

0















3



B/2



H/2















4



0



H/2















5



0



D/2















6



0

0

























1











POINTS









TYPE NUM









4

3







Y





5





Z6

1X

2

5. Соединим ключевые точки линиями Соединим последовательно линией точки 1 и 2, 2 и 3, 3 и 4, 5 и 1.

ANSYS Main Menu → Preprocessor → Modeling → Create → Lines → Lines → Straight line

Построим дугу

ANSYS Main Menu → Preprocessor → Modeling → Create → Lines → Arcs → By End KPs

& Rad

63

Указать сначала начало и конец дуги (точки 4 и 5), нажать OK Указать центр дуги (точка 6), нажать OK

В появившемся окне ввести параметр Radius of the arc D/2

1

LINES

4

L4

3

LINE NUM











L5

L3

5Y L6





Z6 L11X

L2

2

*Для отображения номеров линий необходимо выполнить команду

ANSYS Utility Menu → PlotCtrls → Numbering… и отметить строку Line numbers

6. Создадим поверхность используя построенный контур

ANSYS Main Menu → Preprocessor → Modeling → Create → Areas → Arbitrary → By

Lines

Последовательно выбираем линии контура

64

1

AREAS







AREA NUM

4

L4

3

L5

A1

L3

Y







5

L6





Z

1X

L2

2

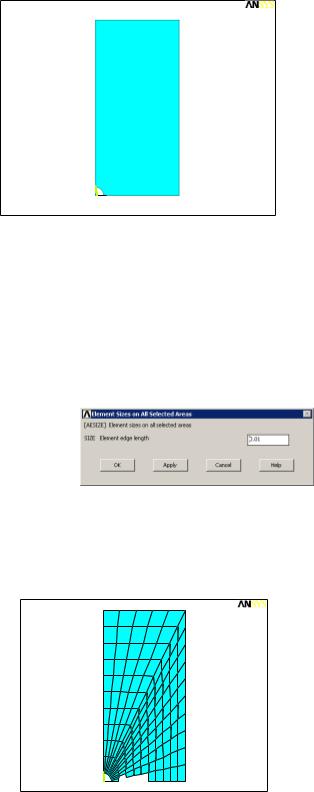

7. Разобьем построенную поверхность на конечные элементы Зададим размеры КЭ (0.01 м)

ANSYS Main Menu → Preprocessor → Meshing → Size Cntrls → Manual Size → Areas →All

Areas

Разобьем построенную поверхность на КЭ

ANSYS Main Menu → Preprocessor → Meshing → Mesh → Areas → Mapped →By Corners

Выделив поверхность и нажав Ok

Последовательно отметить точки 1,2,4 и5, затем нажать Ok.

1

ELEMENTS

Y

Z X

8.Зададим симметричное закрепление граней для имитации отброшенных симметричных частей

65

ANSYS Main Menu → Preprocessor → Loads → Define Loads → Apply → Structural → Displacement → Symmetry B.С. → On Lines

9. Нагрузим свободную грань пластины

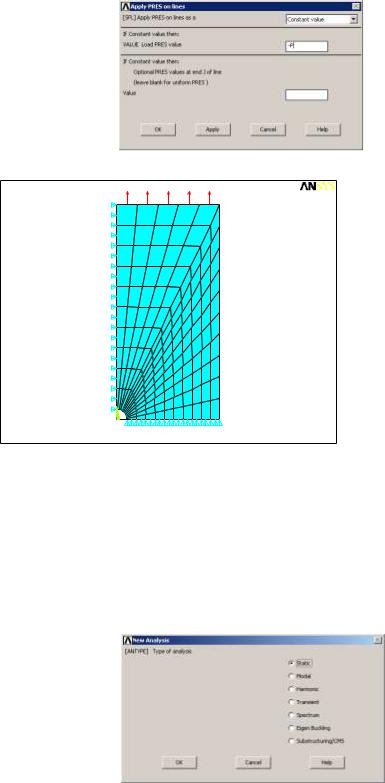

ANSYS Main Menu → Preprocessor → Loads → Define Loads → Apply → Structural → Pressure → on Line

1

ELEMENTS

U

PRES-NORM -1

Y



Z

X

10. Выполним расчет Выберем тип расчета

ANSYS Main Menu → Solution → Analysis Type → New Analysis

Запустим решатель

66

ANSYS Main Menu → Solution → Solve → Current LS

11. Загрузка матрицы результатов

ANSYS Main Menu → General Postproc → Read result → First set

12. Построение эпюры напряжений

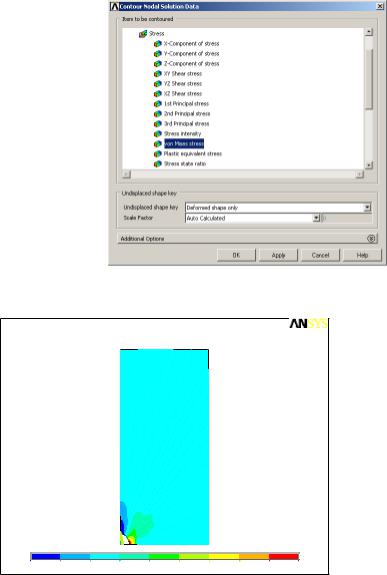

ANSYS Main Menu → General Postproc → Plot result → Contour plot → Nodal Solu

В разделе Stress (Напряжение) выбрать von Mises stress (напряжения по Мизесу – усредненные значения напряжений)

1













NODAL SOLUTION











STEP=1













SUB =1













TIME=1













SEQV

(AVG)











DMX =.486E-12











SMN =.429875











SMX =2.394

















Y













MN













Z MXX









.429875

.86642

1.303

1.74



2.176





.648148

1.085

1.521

1.958

2.394

Отобразим пластину целиком

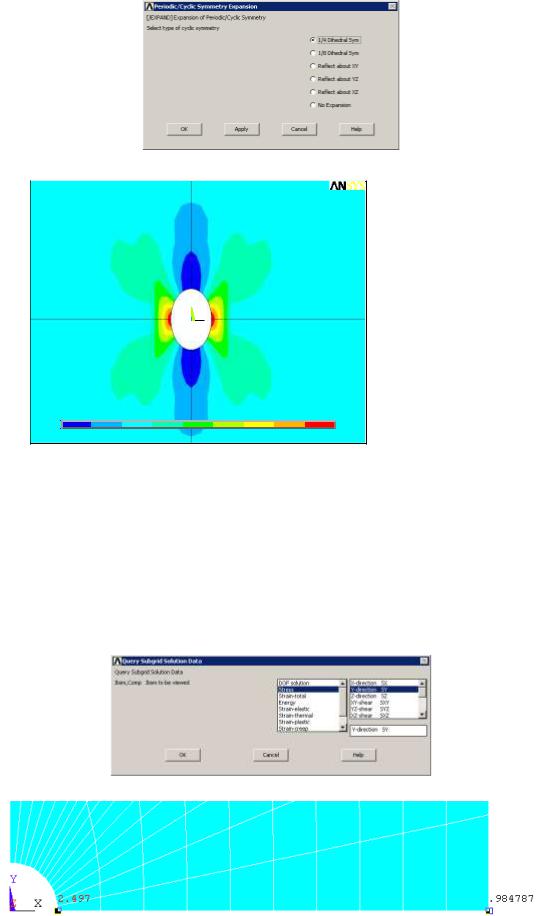

ANSYS Utility Menu → PlotCtrls → Style → Symmetry Expansion → Periodic/Cyclic Symmetry Expansion

67

NODAL SOLUTION











STEP=1













SUB =1













TIME=1













/EXPANDED











SEQV

(AVG)











DMX =.486E-12











SMN =.429875











SMX =2.394

















MN













Y













Z

X MX







.429875

.86642

1.303

1.74



2.176





.648148

1.085

1.521

1.958

2.394

13. Определим коэффициент концентрации в вершине концентратора Найдем напряжения в вершине концентратора и на удалении

ANSYS Main Menu → General Postproc → Query result → Subgrid Solu

Будем определять в узлах напряжения направленные вдоль оси Y.

Отметим 2 узла, в вершине концентратора и на краю пластины

68

Вычислим коэффициент концентрации

2,497Па= ном = 0,985Па = 2,536

Содержание отчета:

1.Определить коэффициент концентрации для сдвиговых напряжений используя

ANSYS.

2.В отчет включить эпюры нормальных и сдвиговых напряжений.

3.Вычислить коэффициент концентрации для пластины с круглым отверстием [12]

4.Сравнить коэффициенты концентрации напряжений определенные МКЭ и аналитически. Сформулировать возможные причины отличия результатов расчетов.

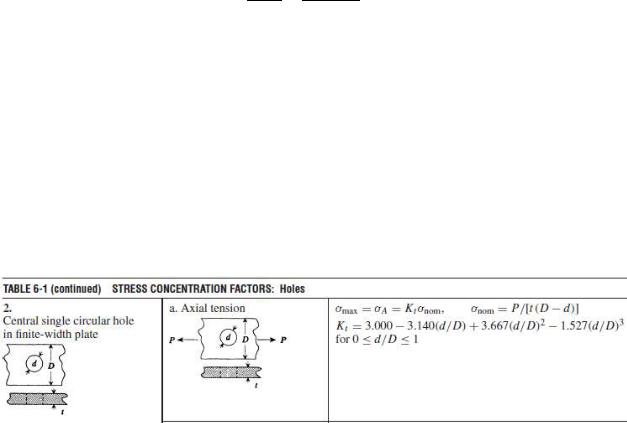

Выдержка из Formulas for stress, strain and structural matrices…[12].

69

8. Лабораторная работа №5

Стационарный тепловой анализ

Провести стационарный тепловой анализ пластины с двумя отверстиями.

0,5

0,75

0,15

R0,1

1. Определяем тип анализа (тепловой расчет):

ANSYS Main Menu → Preferences… → Thermal → Ок.

2. Выбираем тип используемого элемента, задаём его толщину и определяемся со свойствами материала

Выбираем тип конечного элемента

ANSYS Main Menu → Preprocessor → Element Type → Add/Edit/Delete… → Add… → Thermal Solid Quad 4 Node 55 → Ok → Close.

Задаем параметры материала:

ANSYS Main Menu → Preprocessor → Material Props → Material Models.
