Міністерство освіти і науки України
Київський національний університет будівництва та архітектури
Кафедра технологій будівельного виробництва
Курсовий проект
«Технологія зведення та опорядження житлового будинку»
Виконав:
студент групи АРХ 31-А
Цимбаленко В. О. .
Керівник:
Київ – 2019
План:
Аналіз вихідних даних.
Будівельно технологічний аналіз об’єкту будівництва
Характеристика монтажних елементів та визначення обсягів монтажних робіт
Характеристика кам’яних конструкцій та визначення обсягів з влаштування кам’яної кладки
Архітектурно-конструктивні рішення опорядження(опорядження стін штукатуркою) конструкцій
Технологія монтажу збірних конструкцій і зведення кам’яних конструкцій
Вибір методу монтажу конструкцій та зведення кам’яних конструкцій
Вибір способів закріплення збірних залізобетонних конструкцій
Вибір монтажно-захватних пристосувань
Вибір будівельних кранів за технічними характеристиками
Розподіл фронту робіт на яруси, ділянки, захватки
Формування комплектів машин, механізмів, пристосувань для монтажних і кам’яних робіт
Технологія виконання опоряджувальних робіт (штукатурка).
Вибір способу виконання опоряджувальних робіт
Відомість потреби у матеріалах
Вказівки щодо підготовки об’єкту та вимоги щодо готовності основи
Розподіл фронту робіт на яруси, ділянки, захватки
Визначення комплектів машин, механізмів, інструментів, пристосування для опорядження щтукатуркою.
Складання калькуляції витрат праці та побудова графіку виконання робіт
Вказівки до контролю якості виконання робіт
Вказівки до виконання робіт
Вказівки охорони і безпеки праці та навколишнього середовища
Визначення техніко-економічних показників (ТЕП)
Список використаних джерел
Аналіз вихідних даних.

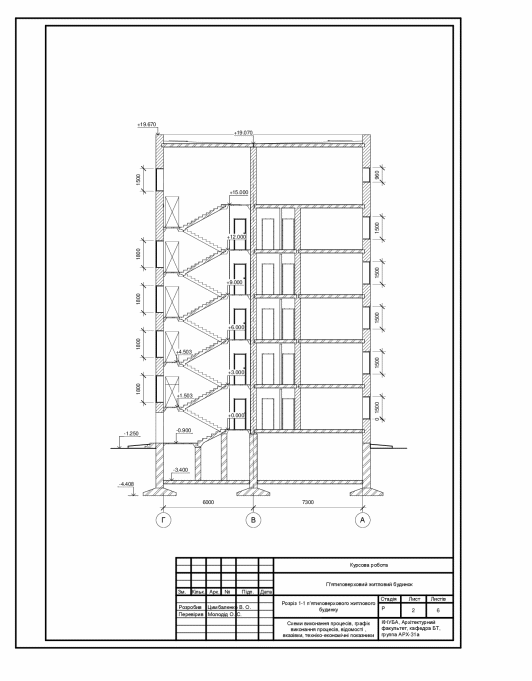

Будівельно-технологічних аналіз об’єкту будівництва.
Конструктивна схема будинку безкаркасна, з змішаними несучими стінами.
Конструктивна система: стінова.
Об’ємно-планувальне рішення: кількість секцій – 1, кількість поверхів – 5, висота поверхів – 3,000 м, підземні поверхи відсутні.
Погодно-кліматичні умови:
Район будівництва – Київ;
Сезон проведення будівельних робіт – літо;
Середньодобова температура повітря – 20
Відносна вологість – 50%
Умови будівельного майданчику: рельєф ділянки будівництва – горизонтальний плоский , без перепадів.
Характеристика монтажних елементів та визначення обсягів монтажних робіт.
Таблиця 1. Визначення обсягу робіт з монтажу збірних конструкцій
№ |
Назва елемента |
Марка елемента |
Кількість елементів в секції одного поверху |
Кількість поверхів |
Загальна кількість елементів |
Маса, т |
|
Одного елемента |
Загальна |
||||||
1 |
Круглопустотна плита перекриття |
ПК 61-15-8
|
24 |
5 |
120 |
2.55 |
306 |
2 |
Круглопустотна плита перекриття |
ПК 61-10-8 |
6 |
5 |
30 |
1.7 |
51 |
3 |
Круглопустотна плита перекриття |
ПК 73-10-8 |
15 |
5 |
75 |
2,2 |
165 |
4 |
Круглопустотна плита перекриття |
ПК 43-15-8 |
2 |
5 |
10 |
1.8 |
18 |
5 |
Сходовий марш |
2ЛП22. 11-4К |
2 |
5 |
10 |
1.5 |
15 |
6 |
Сходова площадка |
2ЛП25.12-4К |
1 |
5 |
5 |
0,9 |
4,5 |
7 |
Загальна маса збірних конструкцій |
559,5 |
Характеристика кам’яних конструкцій та визначення обсягів з влаштування кам’яної кладки.
Мурування зовнішніх та внутрішніх стін виконується з цегли. Згідно з ДСТУ Б Д.2.2-8:2016, стіни у будинку відносяться до простих - ускладнені частини займають площу не більше 10% від площі лицьової сторони. На фасадах відсутні ускладнені частини мурування. Обсяг із влаштування кам’яної кладки та горизонтальної гідроізоляції, а також об’єм установлення та розбирання інвентарних влаштувань наведено в табл. 2.
Таблиця 2. Визначення обсягів кам’яної кладки на одну секцію
№ п/п |
Осі стін |
Сумарна довжина стіни |
Висота стіни, м |
Площа, м2 |
Товщина стіни, мм |
Обсяг кладки, м3 |
Примітки |
||||||
Стіни |
Прорізи |
Стіни за винятком прорізів |
|||||||||||
1 |
2-6 А |
18,540 |
3,000 |
55,62 |
- |
55,62 |
510 |
28,37 |
|
||||
2 |
1-2 Б |
7,000 |
3,000 |
21 |
3,12 |
17.88 |
510 |
9,12 |
вікна, двері |
||||
3 |
6-7 Б |
7,000 |
3,000 |
21,47 |
3,12 |
17.88 |
510 |
9,12 |
вікна, двері |
||||
4 |
3-5 |
4,520 |
3,000 |
13,56 |
- |
7,2 |
380 |
10,31 |
- |
||||
5 |
1-7 В |
32,540 |
3,000 |
97,62 |
7,2 |
90,42 |
380 |
34,36 |
двері |
||||
6 |
1-7 Г |
32,540 |
3,000 |
97,62 |
14,22 |
83,4 |
510 |
42,53 |
вікна |
||||
7 |
А-Б 2 |
1,200 |
3,000 |
3,6 |
- |
3,6 |
510 |
1,836 |
- |
||||
8 |
А-Б 6 |
1,200 |
3,000 |
3,6 |
- |
3,6 |
510 |
1,836 |
- |
||||
9 |
А-Г 1 |
13,810 |
3,000 |
41,43 |
- |
41,43 |
510 |
21,13 |
- |
||||
10 |
А-Г 7 |
13,810 |
3,000 |
41,43 |
- |
41,43 |
510 |
21,13 |
- |
||||
11 |
А-Г 4 |
6,730 |
3,000 |
20,19 |
- |
20,19 |
380 |
7,67 |
- |
||||
12 |
В-Г 3 |
4,410 |
3,000 |
13,23 |
- |
13,23 |
380 |
5,03 |
- |
||||
13 |
В-Г 4 |
4,410 |
3,000 |
13,23 |
- |
13,23 |
380 |
5,03 |
- |
||||
14 |
В-Г 5 |
4,410 |
3,000 |
13,23 |
- |
13,23 |
380 |
5,03 |
- |
||||
15 |
|
108,59 |
3,000 |
325,77 |
25,2 |
300,57 |
120 |
36,07 |
двері |
||||
Загальний обсяг кладки, м3 |
238,572 |
||||||||||||
Обсяг робіт із гідроізоляції кам’яних конструкцій, м2 |
146,56 |
||||||||||||
Обсяг робіт із установлення і розбирання риштувань, м |
226,65 |
