амортизатора увеличивается и его демпфирующие свойства повышаются, что способствует улучшению устойчивости автомобиля.

а)

б)

в)

г)

Рис. 3.6. Схема работы исполнительного устройства амортизатора:

а, б - ход отбоя; в, г – ход сжатия; 1 - заслонка; 2 - электромагнитный клапан; 3 - обходной канал; 4 - поршень

3.3.Пневмоподвески с амортизаторами, имеющими пневматическое

иэлектронное регулирование демпфирующих свойств

Наибольший эффект установки на автомобиль адаптивной подвески достигается тогда, когда её конструкция сочетает регулируемые амортизаторы и пневмоэлементы с единым обычным (пневматическим) или электронным управлением, интегрированным в компьютерную сеть автомобиля. Это позво-

71

ляет не только изменять уровень кузова (рамы) или дорожный просвет автомобиля относительно поверхности дороги и жёсткость подвески, но и обеспечивает заданные характеристики упругости подвески, причем, для каждого колеса. Такая подвеска реализует наиболее рациональное сочетание комфортабельности автомобиля с его устойчивостью и управляемостью.

Пневмоподвеска с амортизаторами, имеющими пневматическое регу-

лирование демпфирующих свойств. Для того чтобы поддерживать постоянной жёсткость подвески при изменении нагрузки на колёса автомобиля от частичной до полной, устанавливаются пневматические стойки с регулируемыми амортизаторами PDC (Pneumatic Damping Control). Амортизаторы независимо от системы управления имеют бесступенчатую характеристику, изменяющуюся в зависимости от нагрузки.

При обычной (пневматической) системе управления элементами пневмоподвески регулирование демпфирующих свойств амортизатора при ходах сжатия и отбоя осуществляется при помощи встроенного в него пневматического пропорционального клапана 6 (рис. 3.7), соединенного шлангом с пневмоэлементом 10, в котором давление воздуха изменяется пропорционально нагрузке. Гидравлическое сопротивление пропорционального клапана, таким образом, находится в определённой зависимости от давления воздуха в пневмоэлементе.

Чтобы сгладить скачки давления в пневмоэлементе (при ходах сжатия и отбоя), во входной воздушный канал пропорционального клапана встроен дроссель 7. Пропорциональный клапан изменяет гидравлическое сопротивление между надпоршневой 8 и подпоршневой 4 полостями рабочего цилиндра амортизатора. Надпоршневая полость с помощью отверстий 2 соединена с пропорциональным клапаном.

Когда давление в пневмоэлементе и, следовательно, гидравлическое сопротивление пропорционального клапана высокое, клапан закрыт (рис. 3.8,б и рис. 3.8,г). При этом при ходах сжатия и отбоя бóльшая часть амортизаторной жидкости (или вся, в зависимости от величины давления в пневмоэлементе) дросселируется через донный или поршневой клапанные узлы амортизатора, соответственно, и сила сопротивления перемещению поршня повышается.

Когда же давление в пневмоэлементе и, следовательно, гидравлическое сопротивление пропорционального клапана относительно малы, при ходах сжатия (рис. 3.8,в) и отбоя (рис. 3.8,а) амортизаторная жидкость под давлением направляется в обход соответствующего демпфирующего клапана амортизатора через отверстия 2 в надпоршневой полости 8 и открывает пропорциональный клапан. В результате происходит её перетекание в компенсационную камеру. При этом сила сопротивления перемещению поршня снижается.

72

Рис. 3.7. Пневматическая стойка с двухтрубным газонаполненным амортизатором с пневматическим регулированием демпфирования:

1 - газовая полость; 2 - отверстия; 3 - поршень с клапанным узлом; 4 - подпоршневая полость; 5 - донный клапанный узел; 6 - пневматический пропорциональный клапан; 7 - дроссель в воздушном канале клапана; 8 - надпоршневая полость; 9 - буфер отбоя; 10 - рукавный пневмоэлемент

Необходимо отметить, что в связи с отсутствием в системе управления амортизаторами электронных компонентов, стандартные (штатные) амортизаторы в составе пневмоподвески с обычным (пневматическим) управлением могут быть заменены регулируемыми амортизаторами PDC.

Пневмоподвеска с амортизаторами, имеющими электронное регулиро-

вание демпфирующих свойств. Такая пневмоподвеска с электронной системой управления двухтрубными амортизаторами с газовым подпором (CDC - Continuous Damping Control) установлена на автомобиле Opel Astra. Патент на систему CDC компанией «Sachs» получен в 1999 г.

73

а)

б)

в)

г)

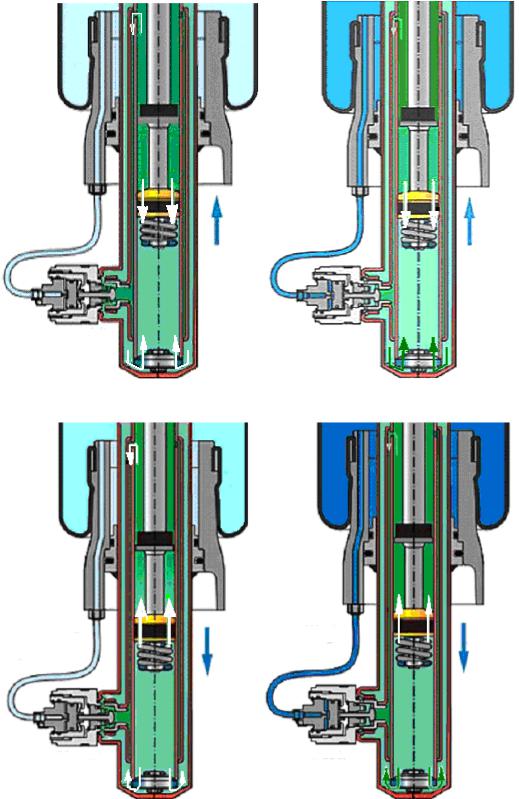

Рис. 3.8. Работа амортизатора, имеющего пневматическое регулирование:

а, б – ход отбоя; в, г – ход сжатия; а, в – низкое давление в пневмоэлементе; б, г – высокое давление в пневмоэлементе

Бесступенчатое регулирование характеристик каждого амортизатора осуществляется с учетом состояния дорожного покрытия и индивидуального стиля

74

вождения автомобиля одним, вынесенным на корпус (рис. 3.9,а), или двумя электромагнитными клапанами (второй может быть вмонтирован в поршень).

На основании сигналов от датчиков ускорения кузова и колёс автомобиля, скорости движения, угла поворота рулевого колеса и давления в упругих элементах пневмоподвески электронный блок управления в режиме реального времени при помощи специальной матрицы параметров рассчитывает наиболее рациональные характеристики амортизаторов для каждого отдельного колеса.

Система управления амортизаторами CDC используется в составе комплексной системы регулирования IDS+ (Interactive Driving System), которую называют интерактивным шасси, объединяющей также систему электронной стабилизации ESP-Plus и электрогидравлический усилитель рулевого управления (EHPS). Благодаря IDS+ улучшается управляемость, сокращается тормозной путь и повышается комфортабельность автомобиля. Водитель может выбрать режимы работы подвески Normal, Comfort или Sport.

Положением якоря в обмотке электромагнита определяется объём протекающей через каналы 1 и 2 электромагнитного клапана амортизаторной жидкости (рис. 3.9,а) и, следовательно, демпфирующие свойства амортизатора, которые, таким образом, регулируются частичным или полным перекрыванием каналов клапана (рис. 3.9,б).

а)

б)

Рис. 3.9. Электромагнитный клапан управления регулируемым амортизатором:

а – амортизатор с электромагнитным клапаном; б – направление потоков амортизаторной жидкости через каналы электромагнитного клапана при обеспечении наилучшей комфортабельности; 1 и 2 – каналы, открываемые клапаном

Врежиме Sport электромагнитный клапан закрыт, и жидкость дросселируется через донный или поршневой клапанные узлы амортизатора. Сила сопротивления перемещению поршня амортизатора максимальная.

Врежиме Comfort при полностью открытом электромагнитном клапане жидкость в необходимом объёме в обход демпфирующих клапанных узлов

75

амортизатора перетекает по каналам 1 и 2 в его компенсационную камеру. При этом сила сопротивления перемещению поршня амортизатора наименьшая.

В режиме Normal клапан открывает только канал 2, и жидкость, испытывая повышенное сопротивление, в обход поршневого демпфирующего клапана амортизатора перетекает в его компенсационную камеру в ограниченном объёме.

Регулирование демпфирующих свойств амортизаторов происходит в течение нескольких миллисекунд.

В системах CDC легковых автомобилей однотрубные гидравлические амортизаторы не нашли широкого распространения, хотя, по сравнению с двухтрубными амортизаторами, в их конструкцию заложены более высокие потенциальные свойства для создания регулируемых амортизаторов, и они обладают целым рядом преимуществ:

-в однотрубном амортизаторе давление газа, передаваемое жидкости через разделительный поршень, полностью исключает её кавитацию и вспенивание, обеспечивая стабильность демпфирования колебаний на всех режимах работы;

-в однотрубном амортизаторе теплота отводится эффективнее из-за отсутствия наружной трубы (резервуара), что способствует стабилизации характеристик амортизатора;

-при одинаковой энергоемкости однотрубный амортизатор значительно легче двухтрубного, его применение обеспечивает некоторое уменьшение неподрессоренных масс подвески и повышение комфортабельности движения;

-при одинаковых наружных диаметрах амортизаторов площадь поршня у однотрубного амортизатора больше, чем у двухтрубного, что позволяет эффективнее демпфировать колебания;

-однотрубный амортизатор всегда готов к работе и работоспособен в лю-

бом положении, тогда как двухтрубный перед установкой нужно прокачать, а устанавливать его можно под углом к вертикальной плоскости не более 450;

-в однотрубном амортизаторе сжатый под большим давлением газ служит дополнительным упругим элементом подвески с нелинейной (прогрессивной) характеристикой, добавляя свою упругость к упругости сжатого вместе с амортизатором упругого элемента подвески и обеспечивая, тем самым, надёжный контакт колеса с опорной поверхностью, что способствует лучшей управляемости и устойчивости автомобиля.

Имеются, однако, и недостатки, обусловленные их конструкцией и применением газа высокого давления, что и ограничивает применение:

-высокая стоимость вследствие предъявляемых высоких требований к герметичности сопряжений и точности изготовления рабочего цилиндра и штока амортизатора;

76

-однотрубные амортизаторы не имеют нижнего (донного) клапана сжатия, поэтому их клапанная система управления демпфированием при ходах сжатия

иотбоя располагается в поршне. В связи с этим, разработка конструкции поршня, подбор его размеров, формы и количества пластин клапанных узлов является весьма сложной задачей;

-однотрубные амортизаторы в эксплуатации более уязвимы от внешних повреждений и стабильность их характеристик более зависима от температуры окружающего воздуха.

Более перспективными, но и ещё более дорогими являются однотрубные амортизаторы с выносной компенсационной камерой, которые наиболее широкое распространение нашли в автоспорте. В них камера с газовым подпором вынесена за пределы амортизатора в отдельный резервуар. Такая конструкция позволяет, не увеличивая размеры амортизатора увеличить объем и газа и амортизаторной жидкости, что серьезно повышает эффективность их охлаждения и стабильность характеристик. Кроме того, такие амортизаторы имеют больший рабочий ход поршня.

Наибольший же эффект от выносной камеры состоит в том, что на пути амортизаторной жидкости, перетекающей из основного рабочего цилиндра в компенсационную камеру, можно установить систему клапанов, которые выполняют функции клапана сжатия, как в двухтрубном амортизаторе. Отделив друг от друга клапаны, работающие на сжатие и отбой, можно заложить много диапазонов регулирования. В частности, можно изменять характеристику амортизатора для различных величин скорости движения поршня (например, низкой, средней и высокой). Таких диапазонов регулирования может быть 10 и более.

Пневмоподвески с обычной (пневматической) и электронной системами динамического управления амортизаторами CDC и PDC широко применяются на грузовых автомобилях, прицепах и полуприцепах.

Их преимуществами на этих транспортных средствах являются:

-повышение безопасности движения и безотказности работы подвески;

-обеспечение бережной перевозки грузов;

-увеличение ходимости шин и сохранение дорожного покрытия. Особенность же применения систем CDC и PDC состоит в том, что первые,

как правило, используются на бортовых или седельных тягачах и первой или первых двух осях полуприцепов, а вторые, - управляемые пневматическим пропорциональным клапаном и не имеющие электронных устройств, - на осях прицепов и последней оси полуприцепов.

Датчики электронной системы измеряют такие параметры, как:

77

-вертикальную нагрузку на оси и степень загрузки автомобиля (прицепа, полуприцепа);

-давление в пневмосистеме и состояние пневмоэлементов;

-вертикальные ускорения рамы и колёс;

-поперечные ускорения рамы и частоту вращения колёс.

Электронный блок управления анализирует сигналы от датчиков и рассчитывает наиболее рациональные амортизирующие усилия. Электромагнитные клапаны адаптируют работу амортизаторов к условиям движения автомобиля, поэтому его отличают безопасность и комфортабельность. Положение электромагнитного клапана зависит от напряжения управляющего сигнала и силы тока и определяет объём протекающей через него жидкости и, следовательно, степень демпфирования амортизатора, регулирование которой происходит в течение не более 25 мс.

Повышение стабильности работы подвески гарантируется её быстрым переключением в более «жесткий» режим. При этом электронный блок управления анализирует и такие параметры, как внешние воздействия (неровности поверхности дороги, боковой ветер), активность и манеру управления автомобилем (давление в тормозной системе, положение тормозной педали и рулевого колеса).

Диапазон автоматической подстройки демпфирующих свойств амортизаторов систем CDC и PDC под статическую нагрузку достаточно широк. Так, при изменении управляющего давления в пневмоэлементе от 0,1 до 0,7 МПа сила сопротивления при ходе отбоя амортизатора изменяется от 7 до 20 кН. Необходимо отметить, что влияние управляющего давления в пневмоэлементе на силу сопротивления при ходе сжатия амортизатора, которая, как правило, составляет примерно 25 % силы при ходе отбоя, будет менее существенно. Это необходимо для того, чтобы негативные воздействия от дорожных неровностей

вминимальной степени передавались на раму транспортного средства.

Вцелом, установка пневмоподвески с электронной системой CDC на грузовые автомобили и полуприцепы обеспечивает:

- снижение динамической нагрузки на колеса на 10…20 %; - возможность повышения осевой нагрузки до 10 %;

- сокращение расходов на техническое обслуживание на 12…15 %; - уменьшение нагрузки на дорожное покрытие до 70 %.

3.4. Магнитореологические регулируемые амортизаторы

Пропускная способность клапанов амортизаторов, как известно, зависит не только от площади их проходного сечения, но и от вязкости жидкости. В тех-

78

нике давно применяются магнитореологические жидкости, у которых вязкость варьируется путем изменения напряженности магнитного поля. Использование таких жидкостей открывает широкие возможности по переходу от автоматизированных способов регулирования демпфирующих свойств амортизаторов к автоматическому способу. При этом выбор режимов работы амортизаторов задаётся не на основе субъективной оценки водителем дорожных условий, а в соответствии с результатами объективных измерений характеристик колебаний кузова и колёс автомобиля, его кренов, тягово-скоростных и других свойств.

Магнитореологическая жидкость состоит из синтетического углеводородного масла, в котором находятся магнитные частицы ферромагнетика размером от 3 до 10 микрон со специальным покрытием, препятствующим их слипанию друг с другом. Эти частицы занимают около 30% объема жидкости. Жидкость работает как обычная амортизаторная жидкость, но под воздействием электромагнитного поля, генерируемого специальными электромагнитными катушками, изменяется ориентация магнитных частиц и, соответственно, вязкость жидкости. Причем, изменяется с частотой 1000 раз/с и регулирование сопротивления перемещению поршня амортизатора происходит фактически мгновенно.

Основой системы являются обычные однотрубные амортизаторы (рис. 3.10). В поршень амортизатора встроена электромагнитная катушка, провода к которой идут внутри штока, а ток плавно изменяется контроллером. Под действием создаваемого электромагнитной катушкой магнитного поля магнитные частицы жидкости выстраиваются в ряды поперёк её потока, увеличивая вязкость жидкости в зоне калиброванных отверстий (или одного отверстия на автомобилях Ferrari) в поршне (рис. 3.11 и рис. 3.12). Поскольку степень демпфирования определяется лишь силой тока, клапанов в амортизаторе нет. Из-за этого он работает тише (поток жидкости, проходящей через каналы в поршне, ламинарный, а не турбулентный, как в обычных амортизаторах).

Быстродействие системы выше, чем у регулируемых амортизаторов с изменяемыми сечениями клапанов или дополнительными электромагнитными клапанами: время реакции составляет 1 мс против 10 мс (на автомобилях Ferrari предыдущего поколения - 80 мс), а затраты мощности невелики - в среднем 5 Вт (максимум 25 Вт) на каждый амортизатор. Причем, в отличие от амортизаторов, у которых пропускная способность электромагнитного клапана меняется ступенчато, в данной системе вязкость жидкости изменяется непрерывно. Эту функцию выполняет контроллер, который с учётом таких факторов, как ходы подвесок каждого колеса автомобиля, крены его кузова, тягово-скоростные свойства автомобиля, скорость вращения колёс, положение рулевого колеса и тормозной педали, а также температура магнитореологической жидкости, пода-

79

ёт электрический сигнал соответствующей величины на электромагнитную катушку каждого амортизатора.

Рис. 3.10. Амортизаторная стойка автомобиля Ferrari F 55 с однотрубным амортизатором с магнитореологической жидкостью:

1 - газовая полость; 2 - полость с магнитореологической жидкостью; 3 - электромагнитная катушка; 4 - поршень амортизатора

При расчётах контроллер обменивается информацией с другими системами, например, рулевого управления и динамической стабилизации.

Внастоящее время амортизаторы с магнитореологической жидкостью применяются в системах подвески Audi Magnetic Ride (на автомобилях Audi) и Magnetic Ride Control (на автомобилях Cadillac). Это адаптивные системы подвески с индивидуальным настраиванием амортизаторов. Водитель осуществляет выбор программ Sport или Normal нажатием на клавишу переключателя.

Врежиме Normal, когда жидкость менее вязкая, подвеска при движении по неровным дорогам обеспечивает хорошую плавность хода и комфортабельность. В режиме Sport жидкость более вязкая, и подвеска обеспечивает хорошее сцепление колёс с дорогой, управляемость и устойчивость.
